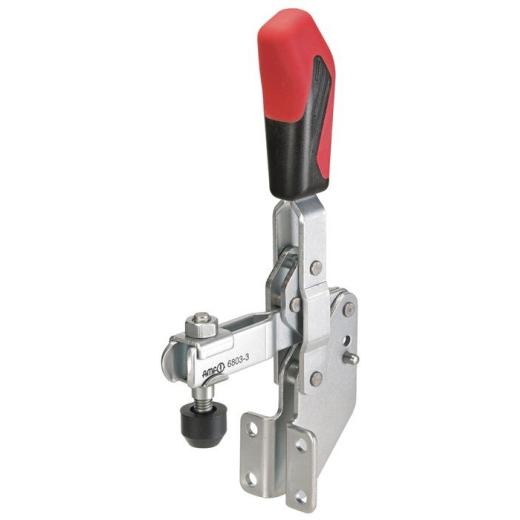

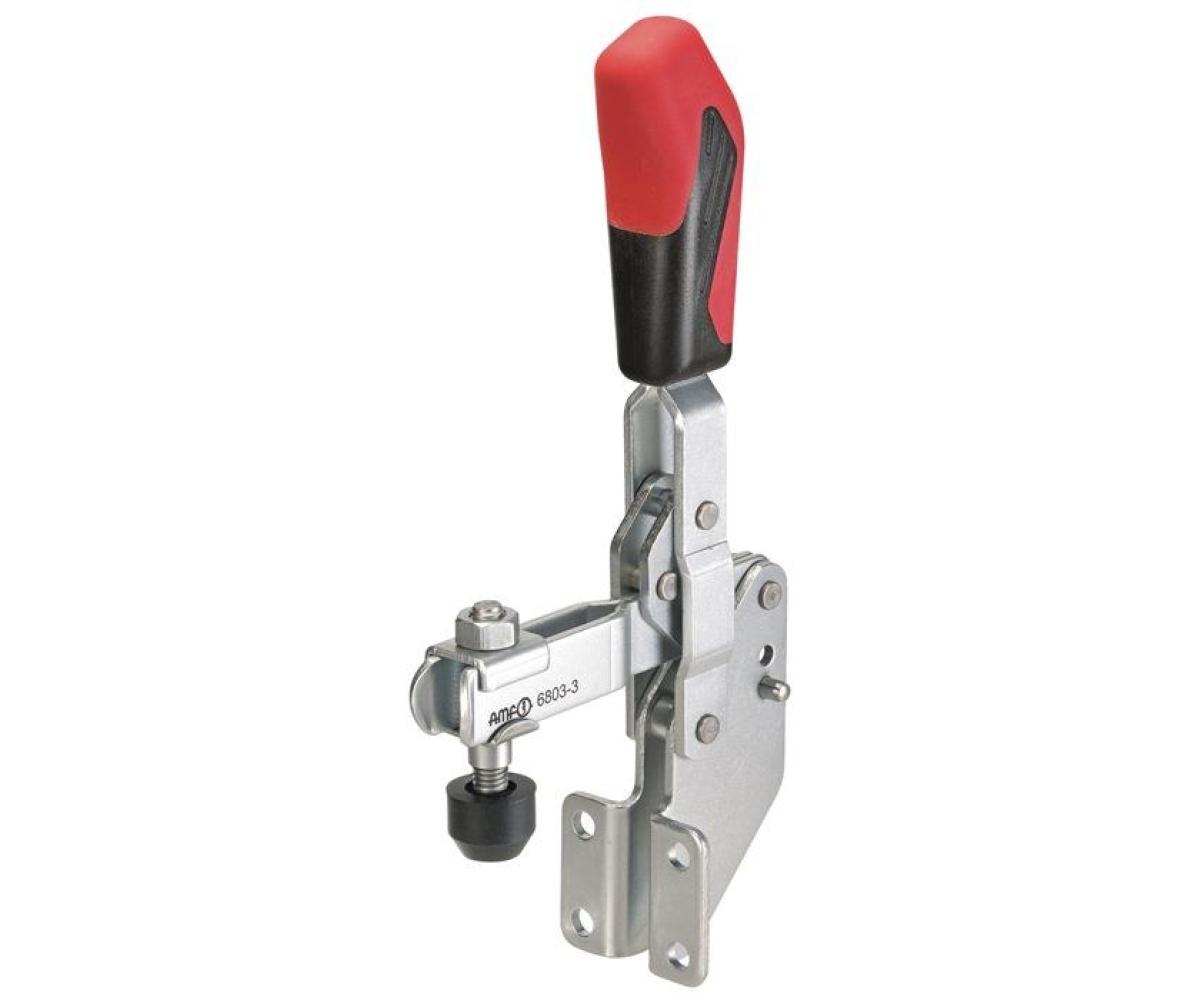

Senkrechtspanner Nr.6803 Gr.1 Winkelfuß AMF

mit Winkelfuß

Weitere technische Eigenschaften

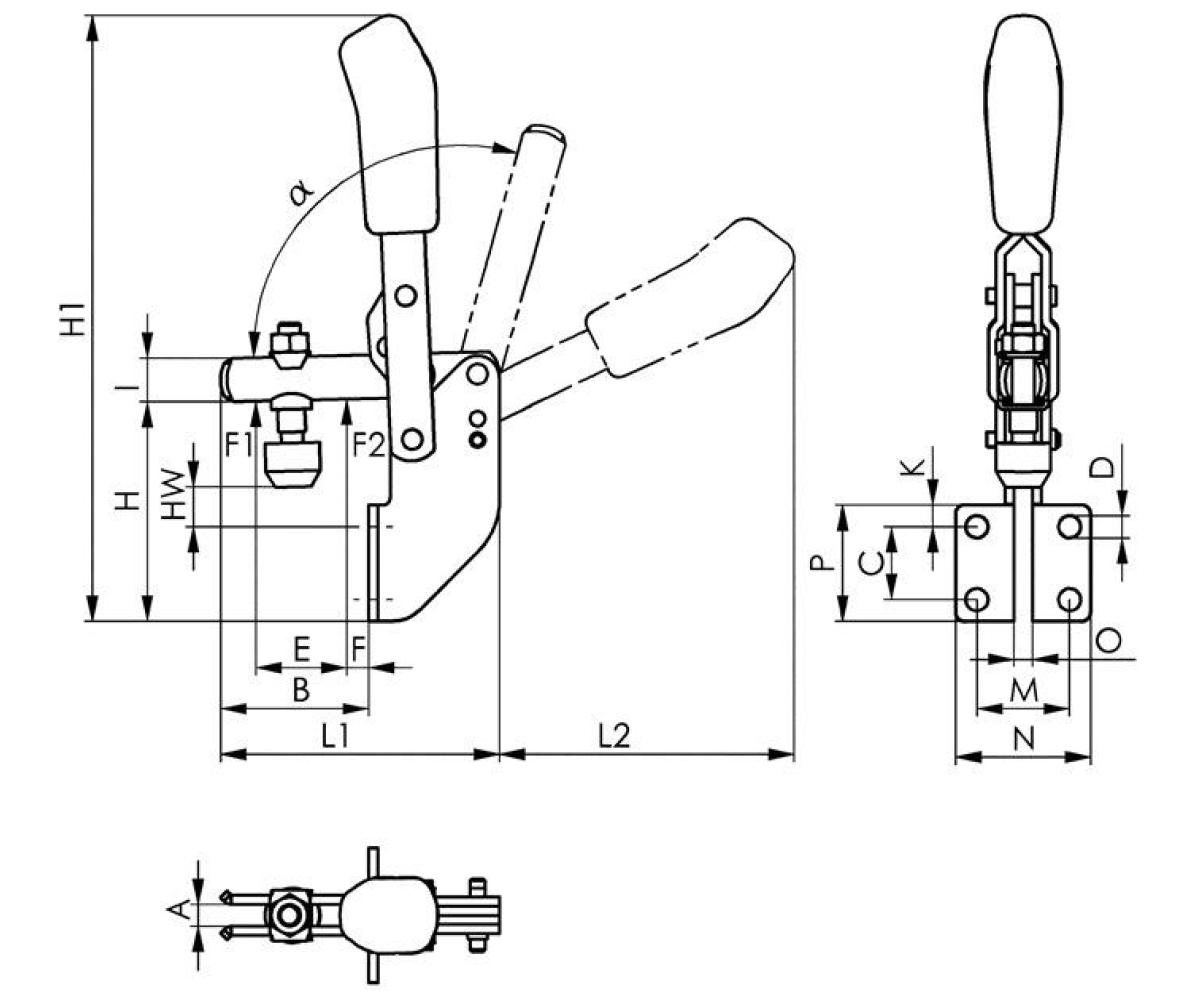

· C: 14mm · D: 4,5mm · a: 98° · L1: 61mm · F1: 0,8kN · O: 5mm · a*: - · F: 7mm · P: 30mm · K: 10mm · A: 5mm · H1: 125mm · Bohrungs-Ø: 4,5 mm · I: 10mm · F2: 1,1kN · B: 34,5mm · E: 18mm · M: 20mm · H: 45mm · N: 30mm · Spannweite: 18 mm · Senkrechtspanner Nr.6803 · Gr.1 Winkelfuß AMF ·

Technische Daten

Größe	1
Andrückschraube	M5 x 30
Spannhöhe	45 mm
Fußgröße	30 x 30
Marke	AMF
Bauart	Winkelfuß
Länge geöffnet	61 mm
Höhe gespannt	125 mm
Haltekraft F2	1,1 kN
Haltekraft F1	0,8 kN
