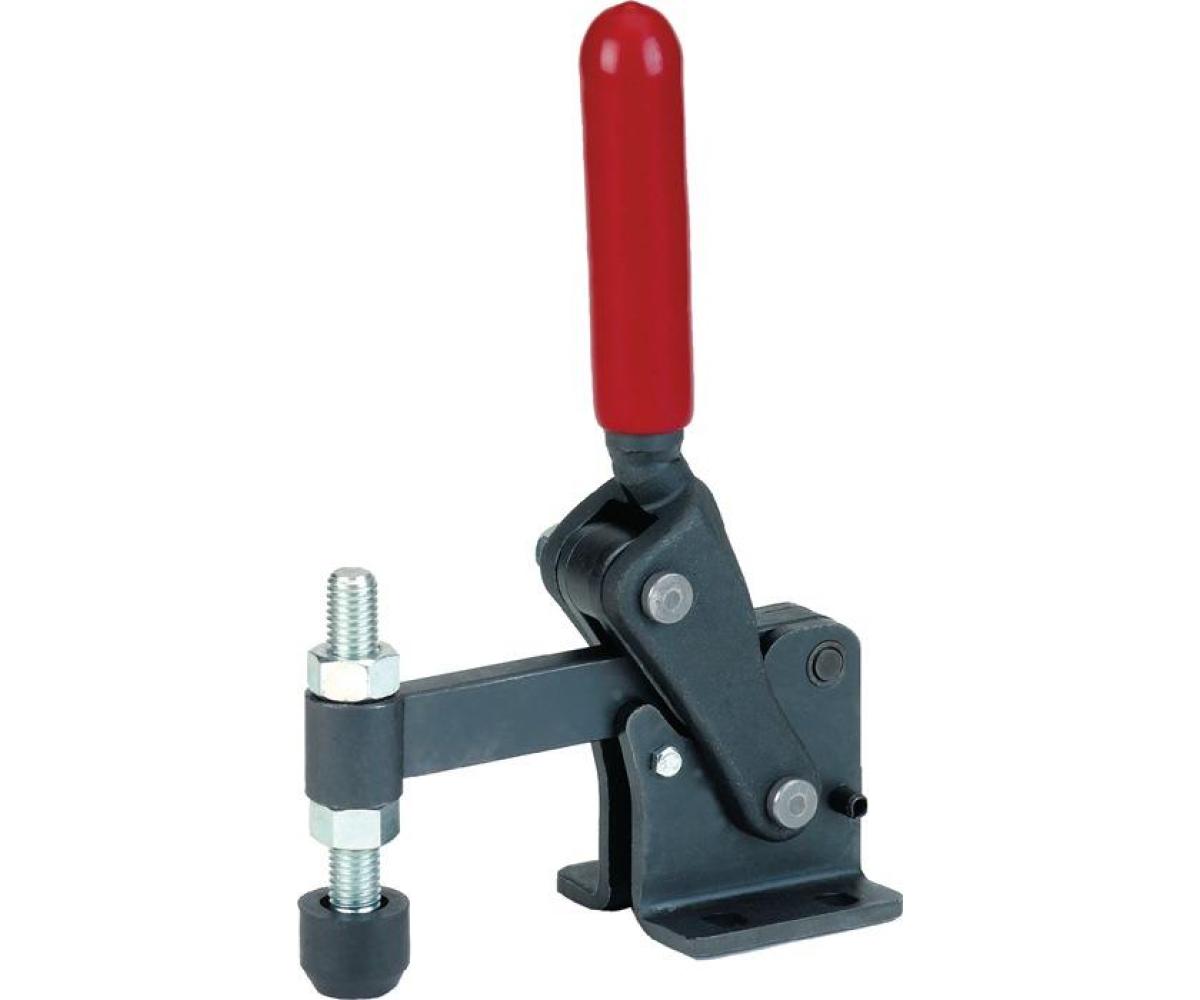

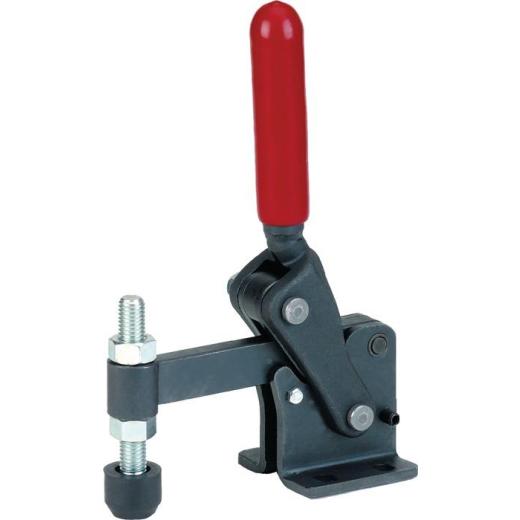

Senkrechtspanner Nr.6811P Gr.4 waagrechter Fuß schwer AMF

schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

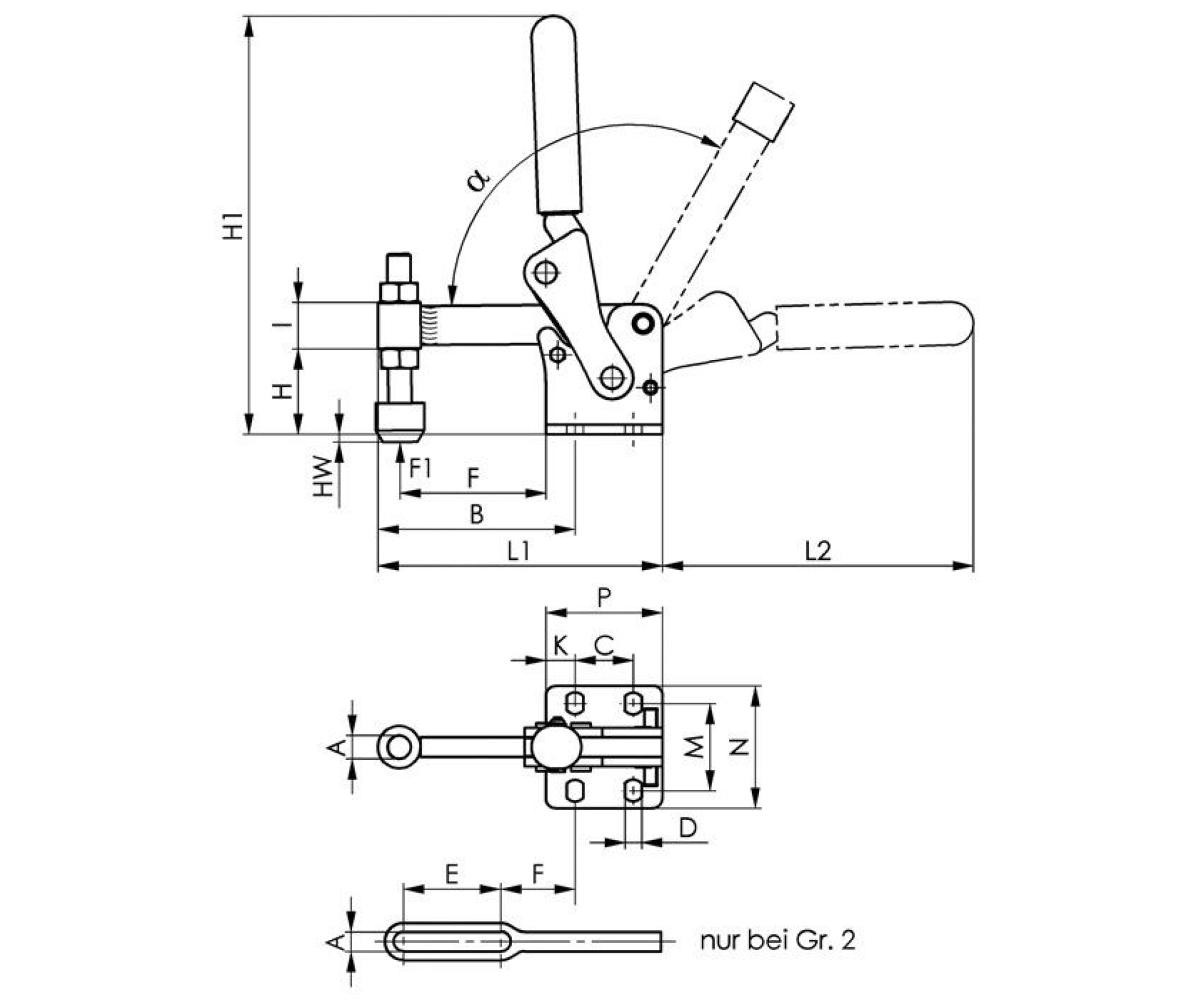

· A: 12,2mm · C: 30mm · D: 8,5mm · L2: 160mm · HW min.: -19mm · L1: 146mm · HW max.: 14mm · H1: 216mm · F1: 5kN · Bohrungs-Ø: 8,5 mm · a*: 120° · I: 24mm · F: 75mm · B: 100mm · P: 60mm · Eigenschaft: schwer · K: 15mm · M: 45mm · H: 44mm · N: 65mm · Spannweite: · Senkrechtspanner Nr.6811P · Gr.4 waagrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	4
Andrückschraube	M12 x 80
Höhe gespannt	216 mm
Spannhöhe	44 mm
Fußgröße	65 x 60
Haltekraft F1	5 kN
Bauart	waagrechter Fuß
Länge geöffnet	146 x 160
Marke	AMF
