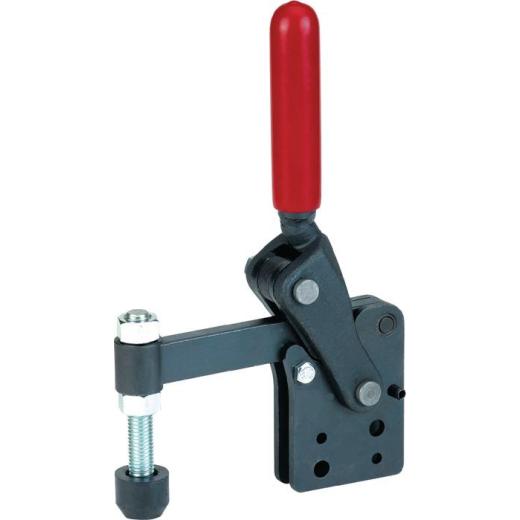

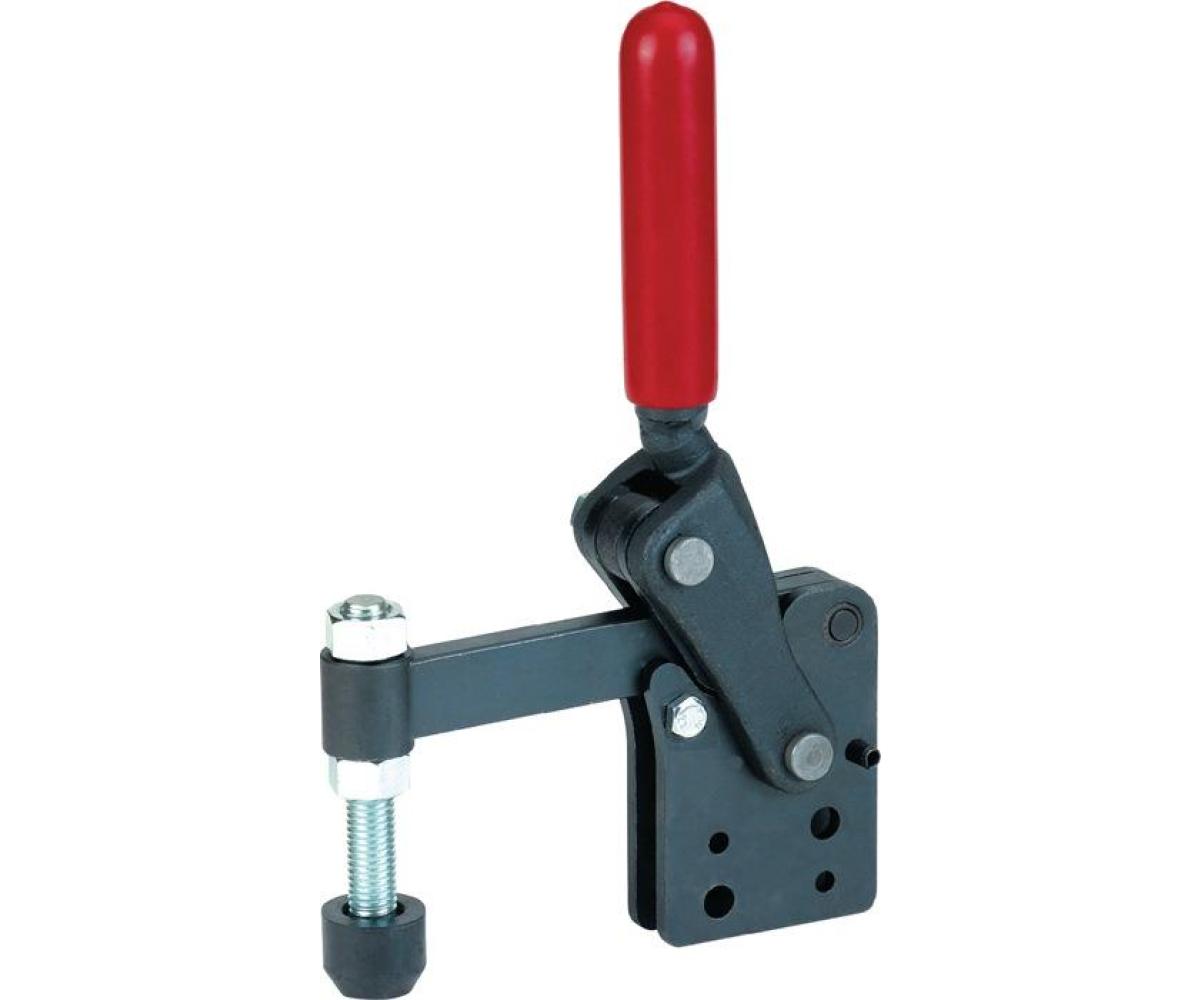

Senkrechtspanner Nr.6812P Gr.2 senkrechter Fuß schwer AMF

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

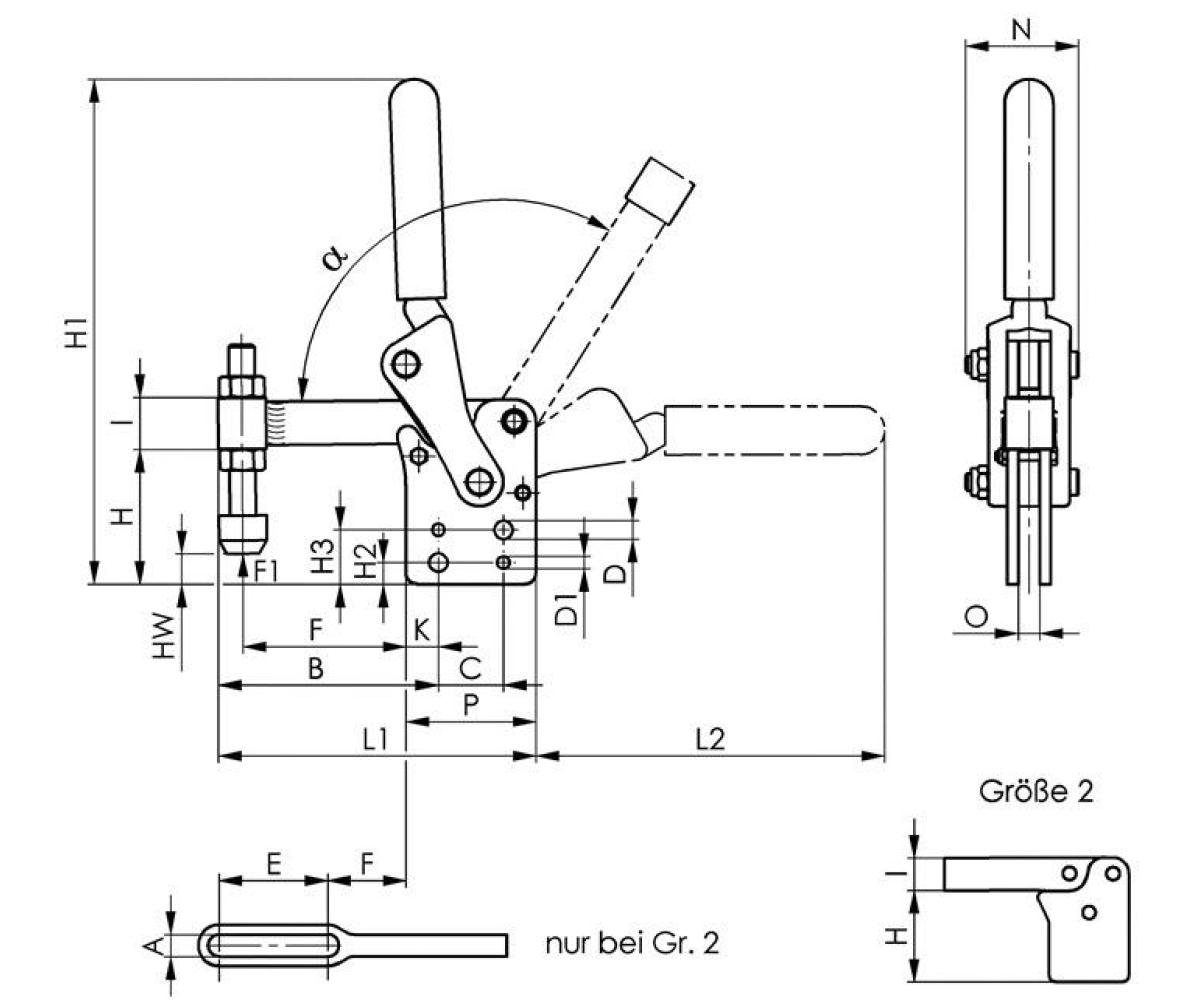

· A: 6,2mm · L2: 94mm · HW min.: 3,5mm · L1: 85mm · HW max.: 22,8mm · H1: 144mm · F1: 2,5kN · O: 6mm · a*: 190° · I: 15mm · F: 12mm · B: 48mm · P: 37mm · Eigenschaft: schwer · E: 30mm · H: 42mm · N: 31mm · Spannweite: 30 mm · Senkrechtspanner Nr.6812P · Gr.2 senkrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	2
Andrückschraube	M6 x 50
Höhe gespannt	144 mm
Spannhöhe	42 mm
Fußgröße	31 x 37
Haltekraft F1	2,5 kN
Bauart	senkrechter Fuß
Länge geöffnet	85 x 94
Marke	AMF
