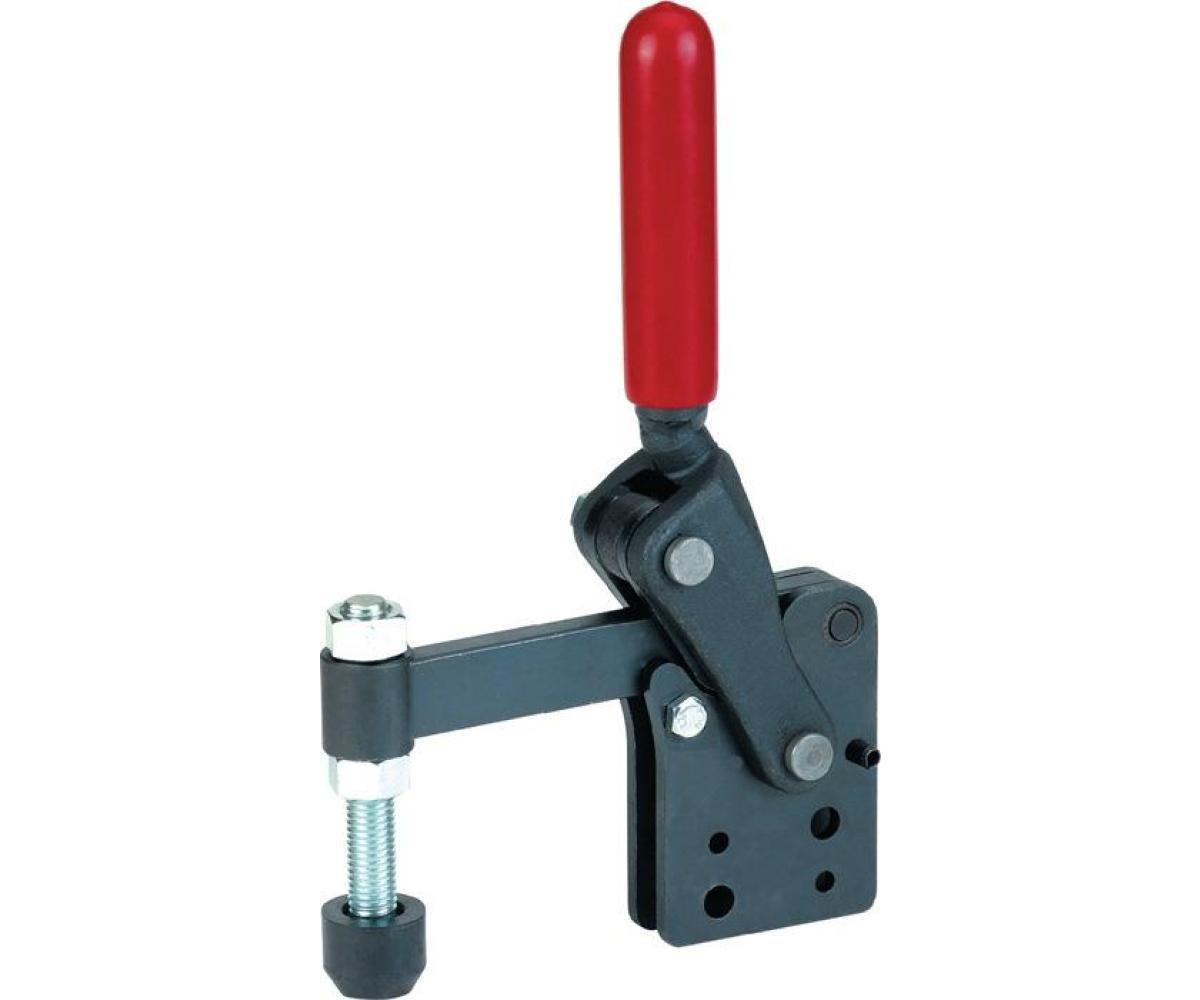

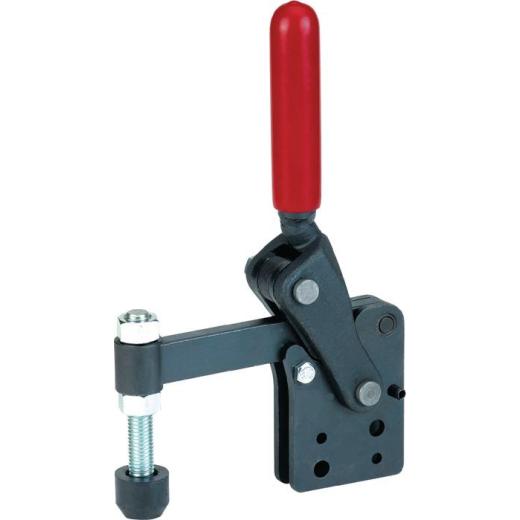

Senkrechtspanner Nr.6812P Gr.4 senkrechter Fuß schwer AMF

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

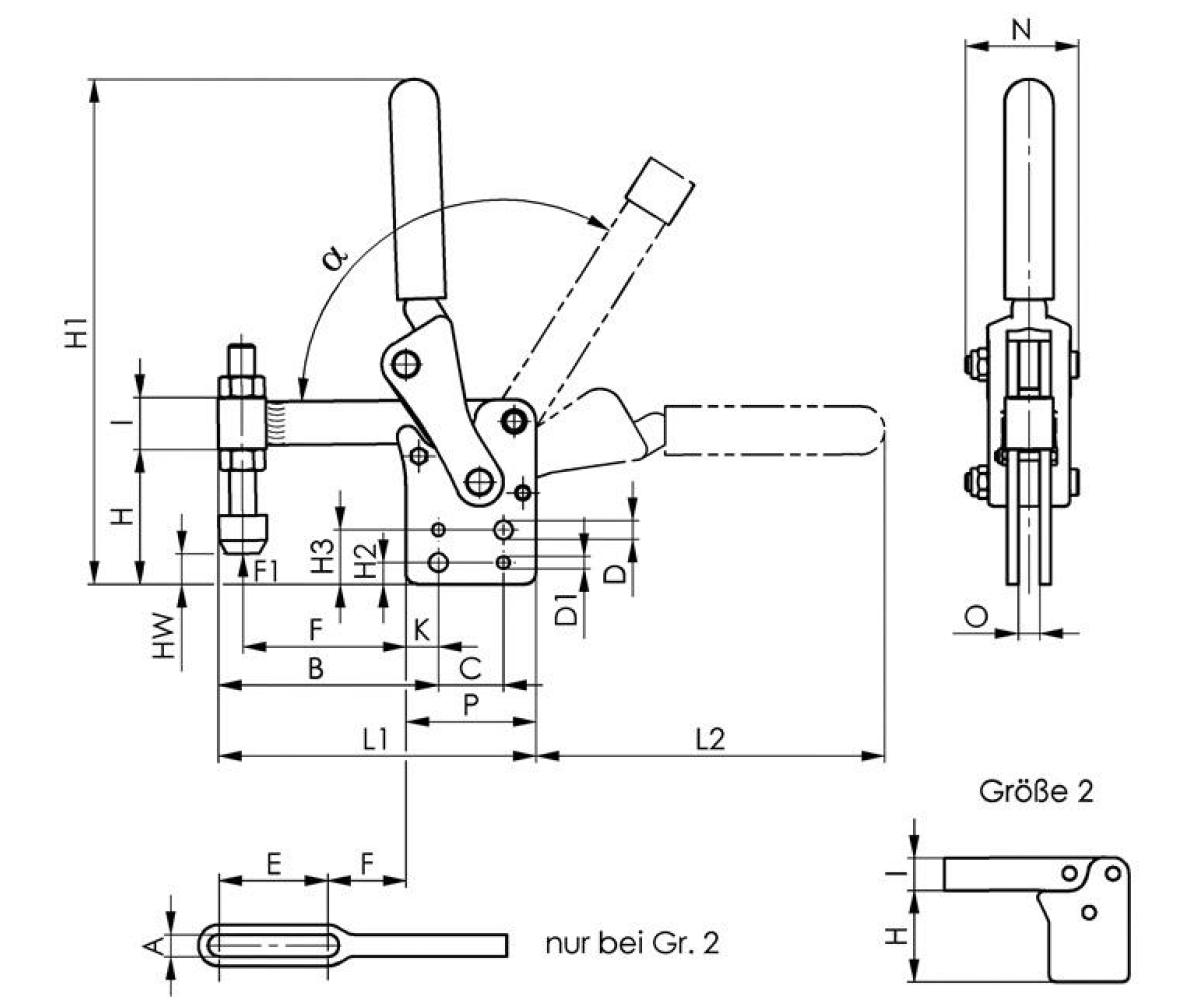

· A: 12,2mm · C: 30mm · D: 8,5mm · L2: 161mm · HW min.: -1mm · L1: 146mm · HW max.: 35mm · H1: 233mm · F1: 10kN · H2: 10mm · O: 10mm · Bohrungs-Ø: 8,5 mm · a*: 120° · I: 24mm · F: 75mm · B: 101mm · P: 60mm · Eigenschaft: schwer · K: 15mm · H: 62mm · H3: 25mm · N: 52mm · D1: 5,7mm · Spannweite: · Senkrechtspanner Nr.6812P · Gr.4 senkrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	4
Andrückschraube	M12 x 80
Höhe gespannt	233 mm
Spannhöhe	62 mm
Fußgröße	52 x 60
Haltekraft F1	10 kN
Bauart	senkrechter Fuß
Länge geöffnet	146 x 161
Marke	AMF
