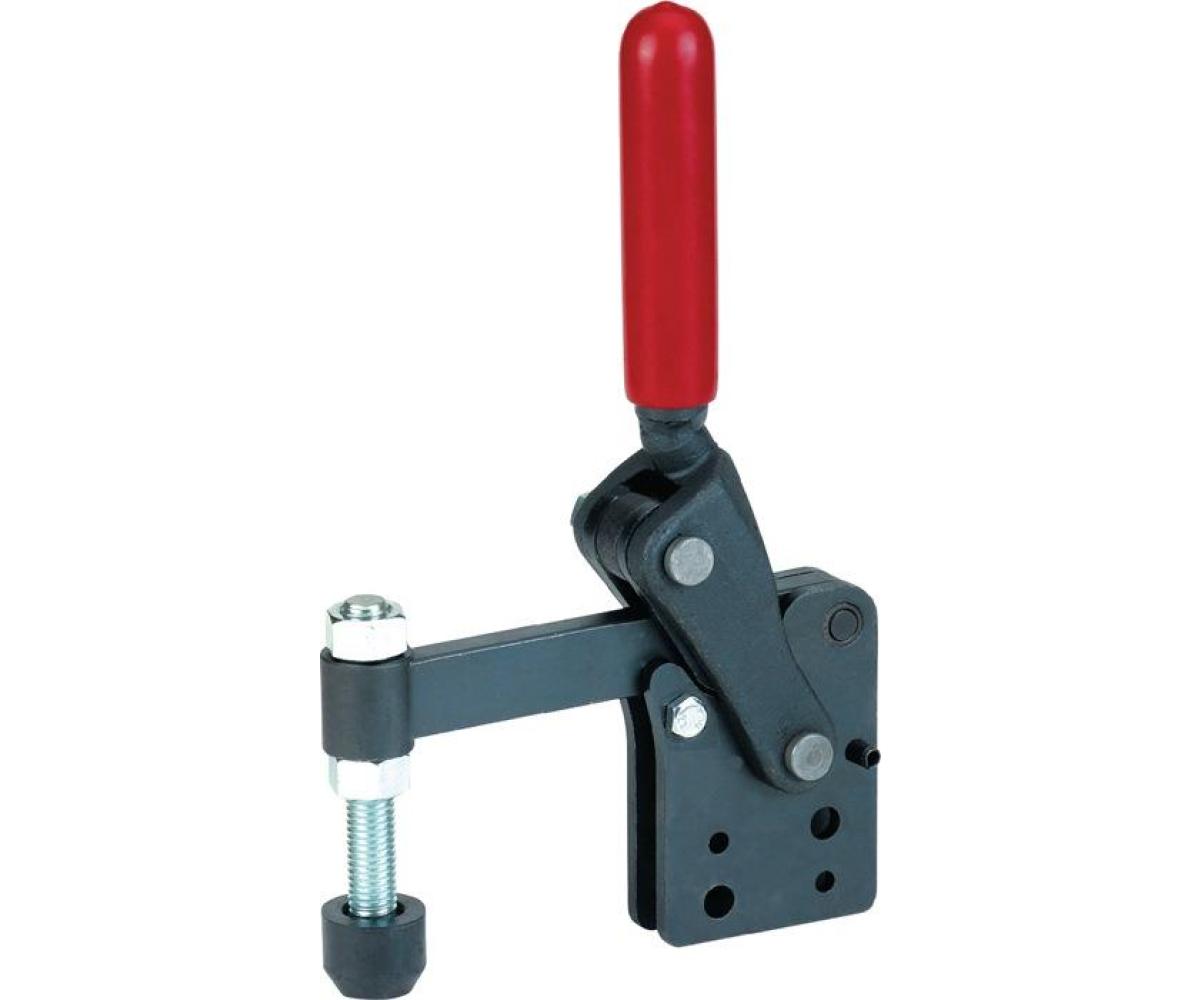

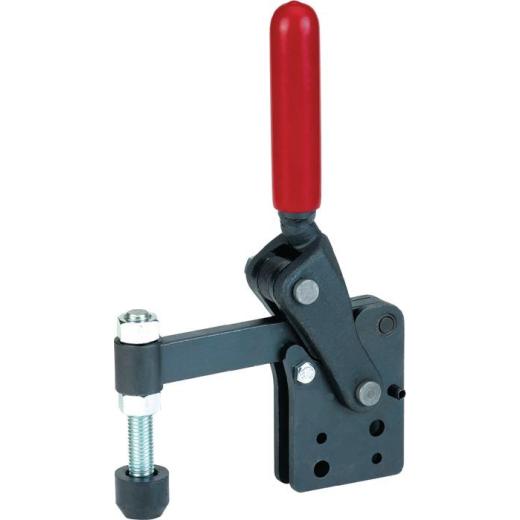

Senkrechtspanner Nr.6812P Gr.8 senkrechter Fuß schwer AMF

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

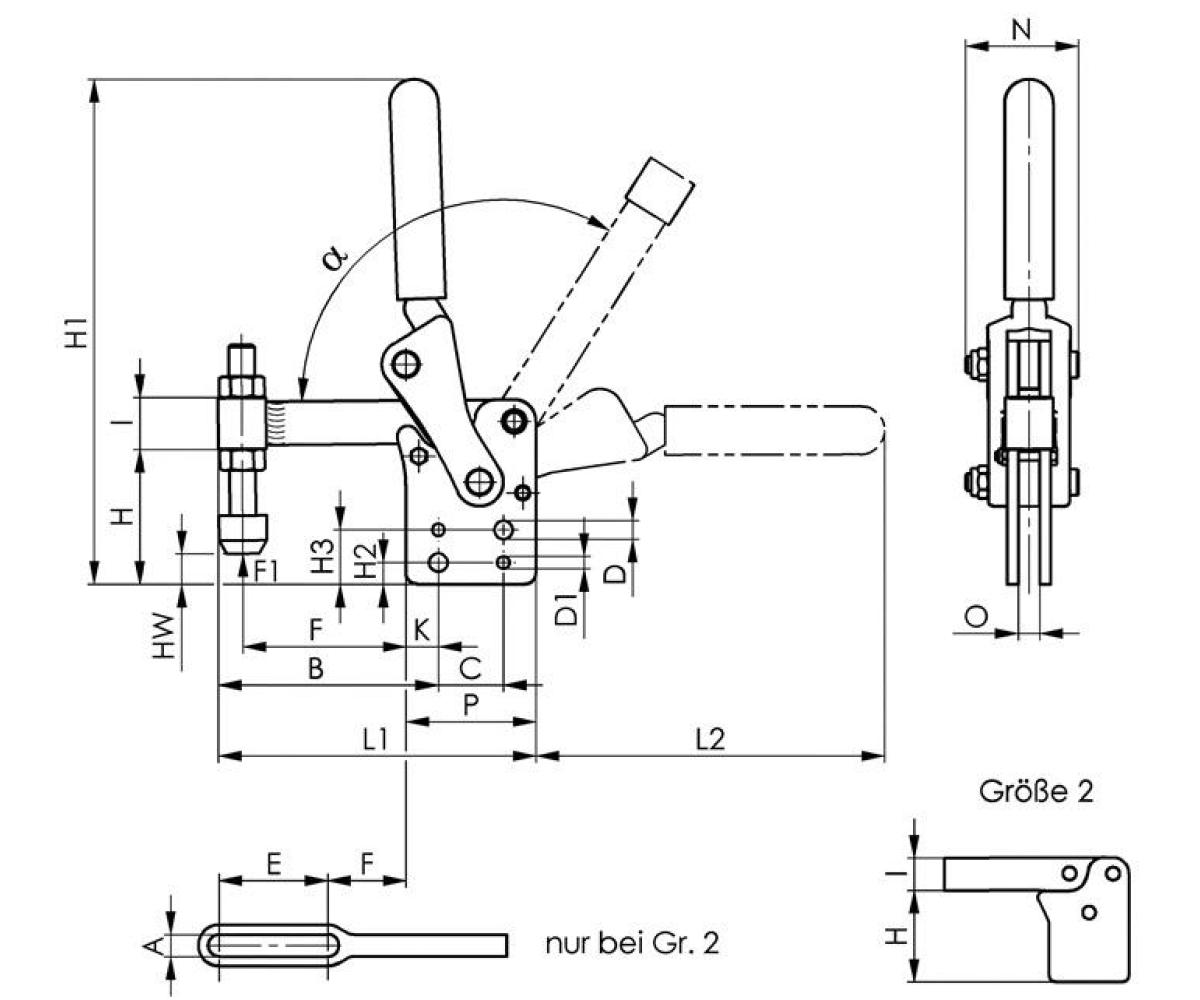

· A: 12,2mm · C: 55mm · D: 12,5mm · L2: 219mm · HW min.: 25mm · L1: 226mm · HW max.: 76mm · H1: 338mm · F1: 20kN · H2: 15mm · O: 16mm · Bohrungs-Ø: 12,5 mm · a*: 120° · I: 36mm · F: 120mm · B: 151mm · P: 95mm · Eigenschaft: schwer · K: 20mm · H: 106mm · H3: 40mm · N: 76mm · D1: 9,7mm · Spannweite: · Senkrechtspanner Nr.6812P · Gr.8 senkrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	8
Andrückschraube	M12 x 110
Höhe gespannt	338 mm
Spannhöhe	106 mm
Fußgröße	76 x 95
Haltekraft F1	20 kN
Bauart	senkrechter Fuß
Länge geöffnet	226 x 219
Marke	AMF
