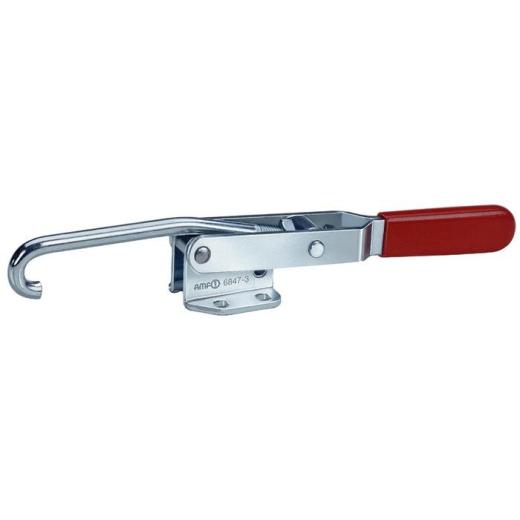

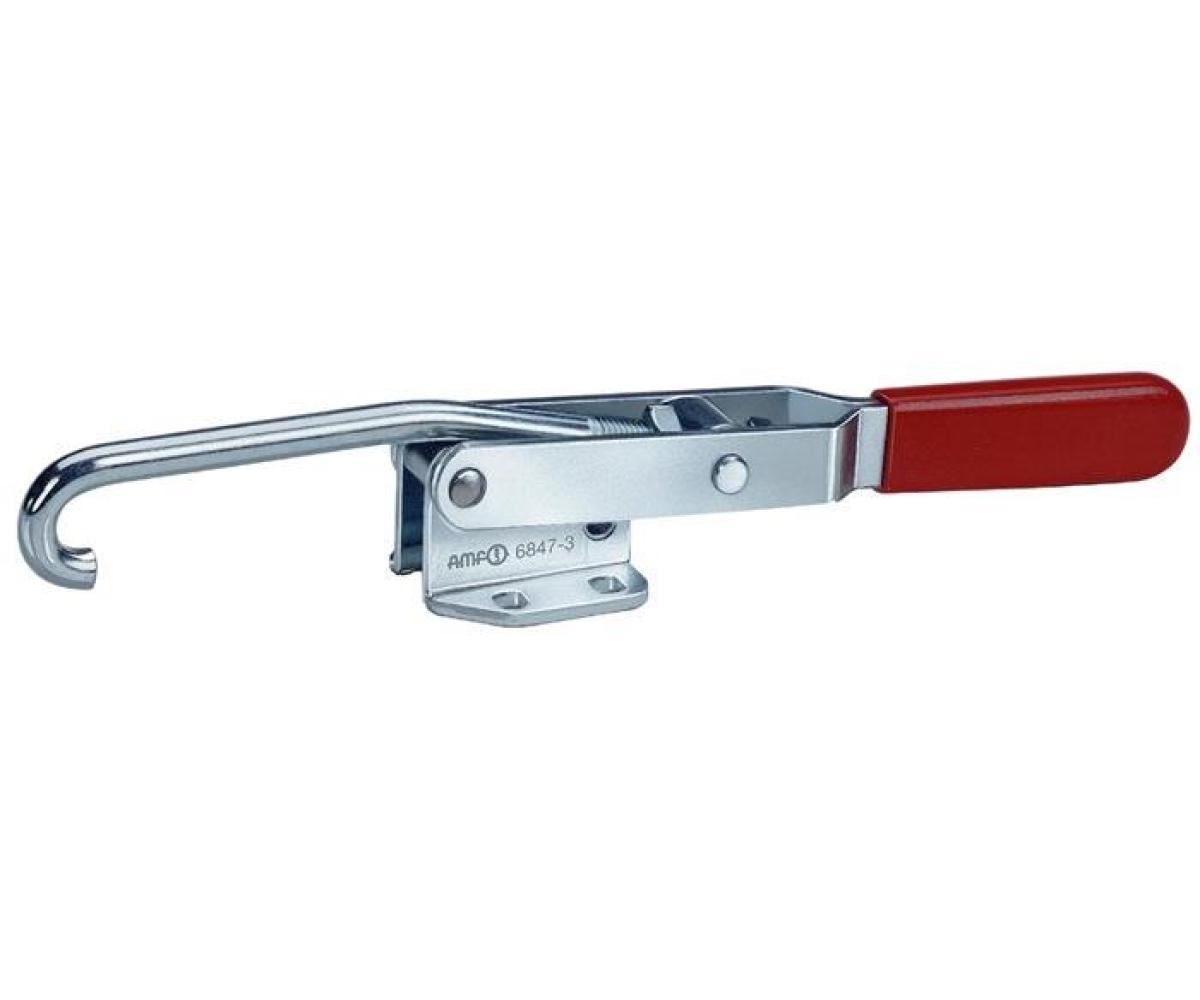

Verschlussspanner Nr.6847 Gr.1 horiz.AMF

verzinkt · passiviert

Weitere technische Eigenschaften

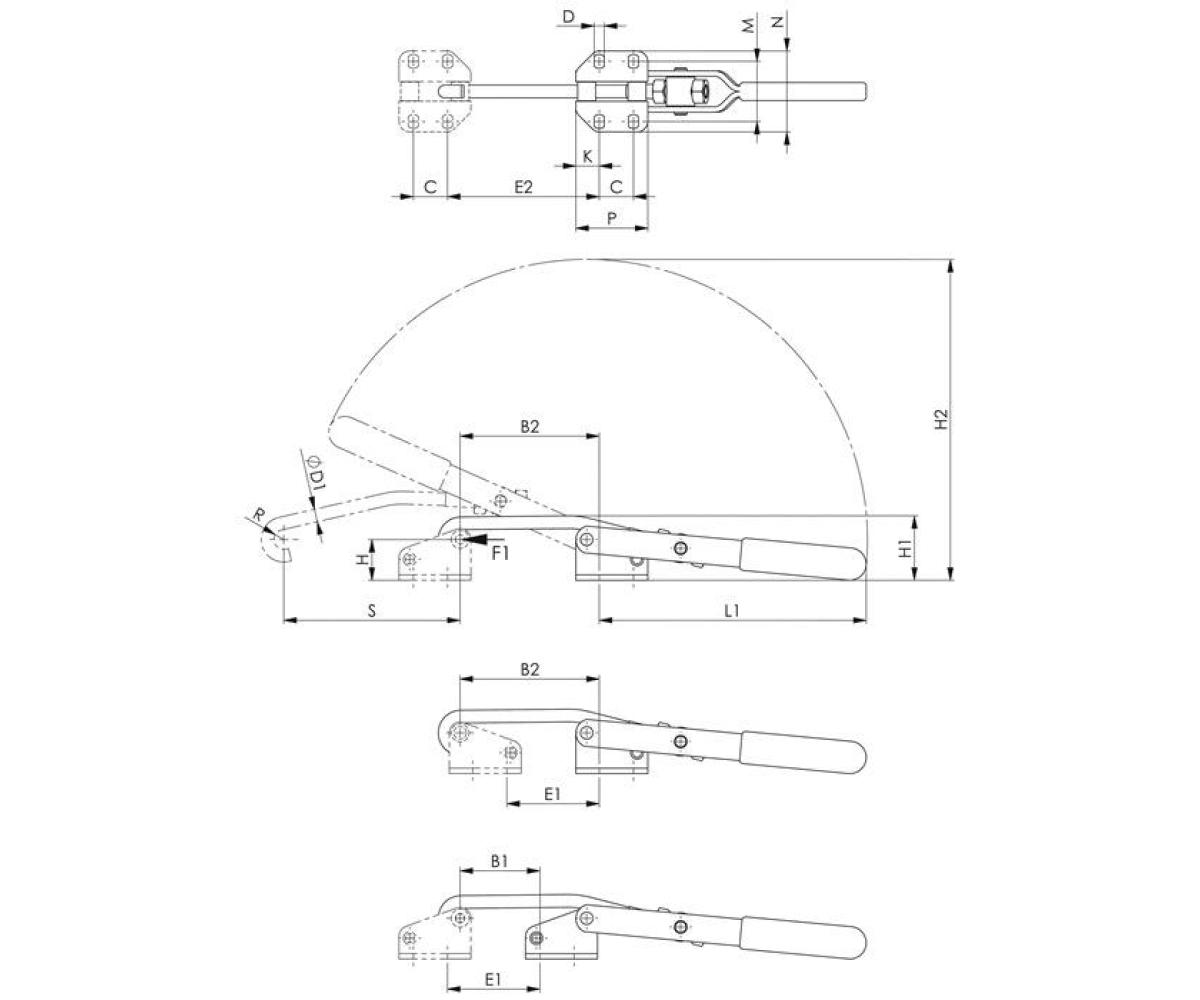

· S: 45mm · C: 19mm · D: 5,3mm · G: 4,5mm · L1: 62,6mm · Armlänge: 62,6 mm · L: 31mm · K: 6mm · R: 4,5mm · B1: 16-23mm · B2: 35-42mm · E2: 35-42mm · E1: 17-24mm · H1: 34,5mm · H2: 111mm · Bohrungs-Ø: 4,5mm · M: 26-30mm · H: 22,7mm · N: 40mm · Verschlussspanner Nr.6847 · Gr.1 horiz.AMF ·

Technische Daten

Größe	1
Zugkraft	2
Verstellweg	8
Marke	AMF
Bauart	horizontal
Bohrungsabstand innen	17-24 / 35-42
Höhe gespannt	34,5 mm
Höhe geöffnet	111 mm
Gegenhalterhöhe	22,7 mm
Material	verzinkt
Spannweite	16-23 / 35-42
