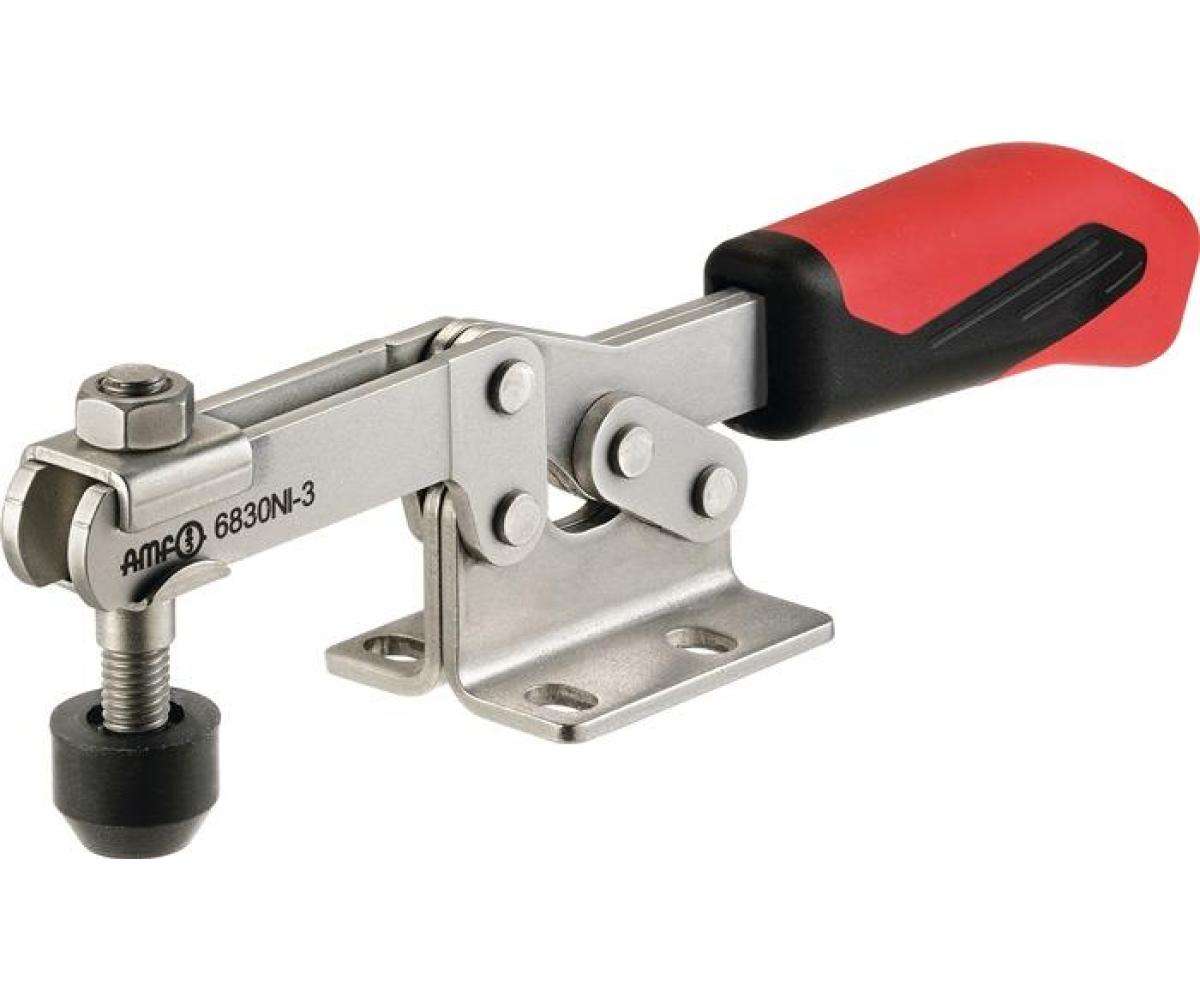

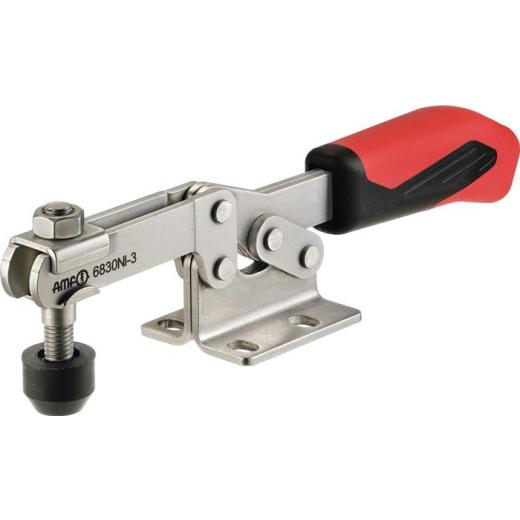

Waagrechtspanner Nr.6830NI Gr.0 waagrechter Fuß AMF

VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet

Weitere technische Eigenschaften

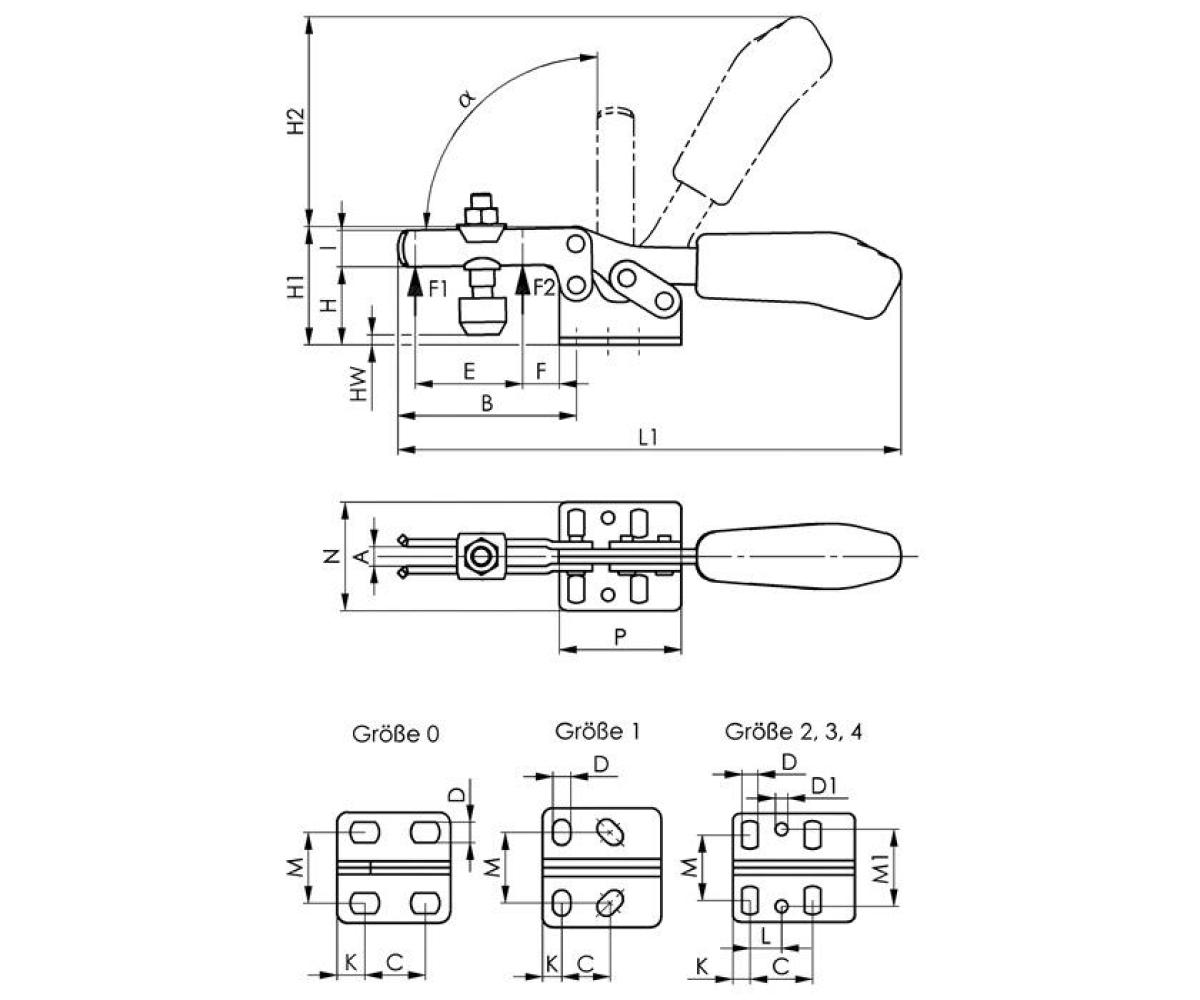

· C: 11,5-15,5mm · D: 4,6mm · Andrückschraube: M4 x 25 · HW min.: -5mm · L1: 79mm · F1: 0,25kN · L: -mm · a*: 90° · Bauart: waagrechter Fuß · F: 5mm · P: 25,5mm · K: 6,25mm · A: 4mm · HW max.: 0,6mm · H1: 23mm · H2: 34mm · M1: - · Material: Edelstahl · I: 7,5mm · F2: 0,4kN · B: 28mm · E: 9mm · M: 16mm · H: 14,5mm · N: 25mm · D1: -mm · Waagrechtspanner · Nr.6830NI Gr.0 · waagrechter Fuß AMF ·

Technische Daten

Größe	0
Spannhöhe	14,5 mm
Länge gespannt	79 mm
Höhe gespannt	23 mm
Haltekraft F2	0,4 kN
Haltekraft F1	0,25 kN
Bohrungs-Ø	4,6 mm
Spannweite	9 mm
Marke	AMF
