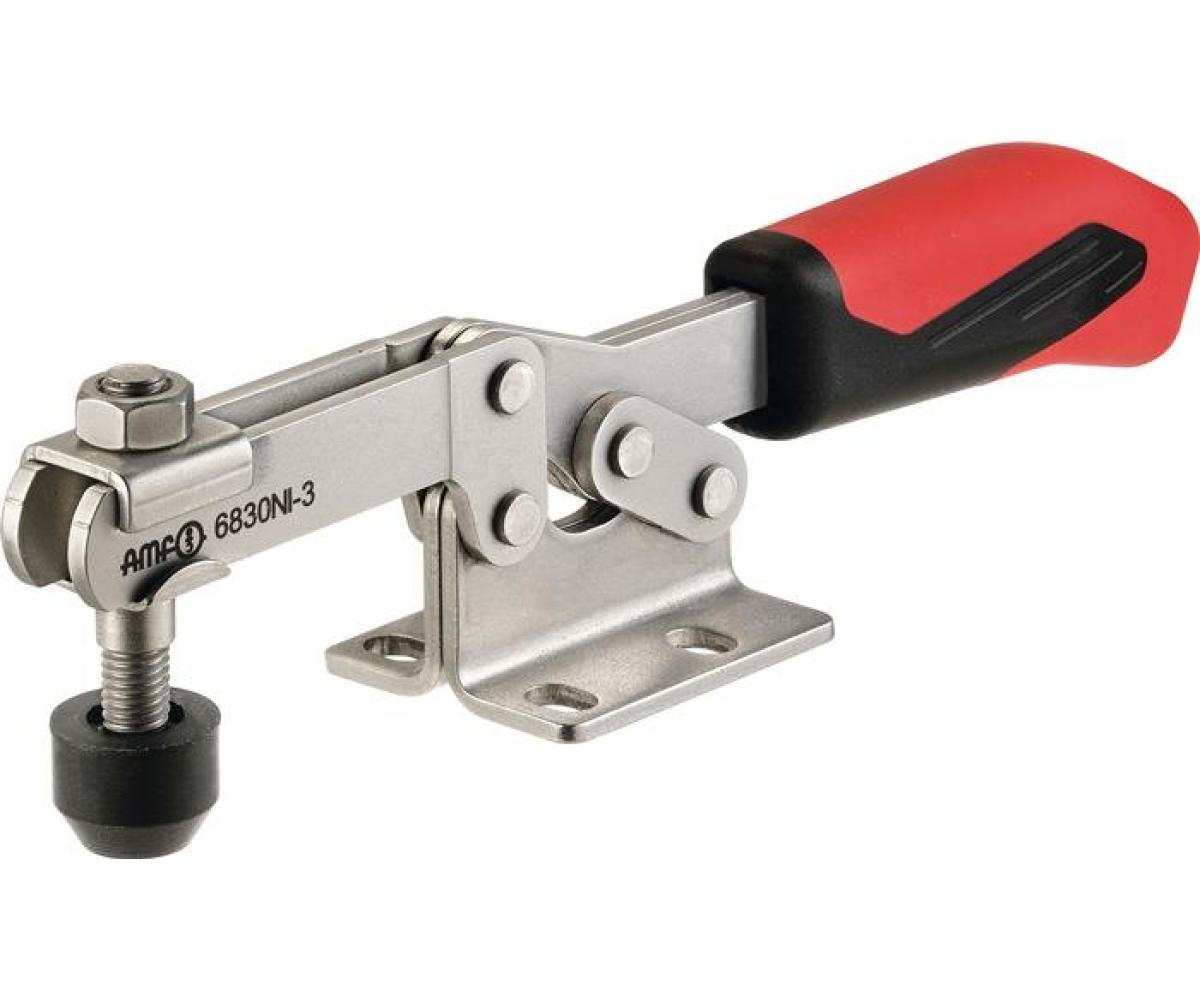

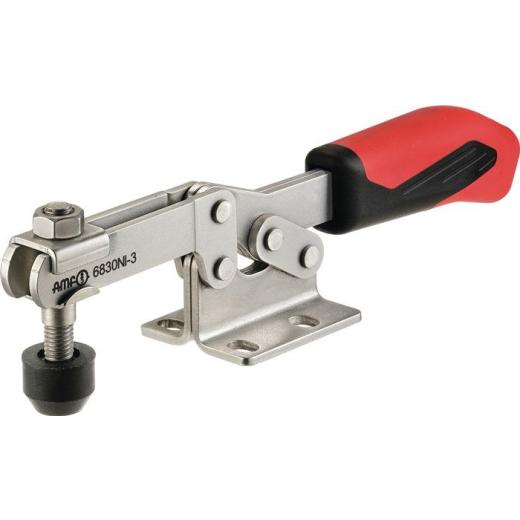

Waagrechtspanner Nr.6830NI Gr.2 waagrechter Fuß AMF

VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet

Weitere technische Eigenschaften

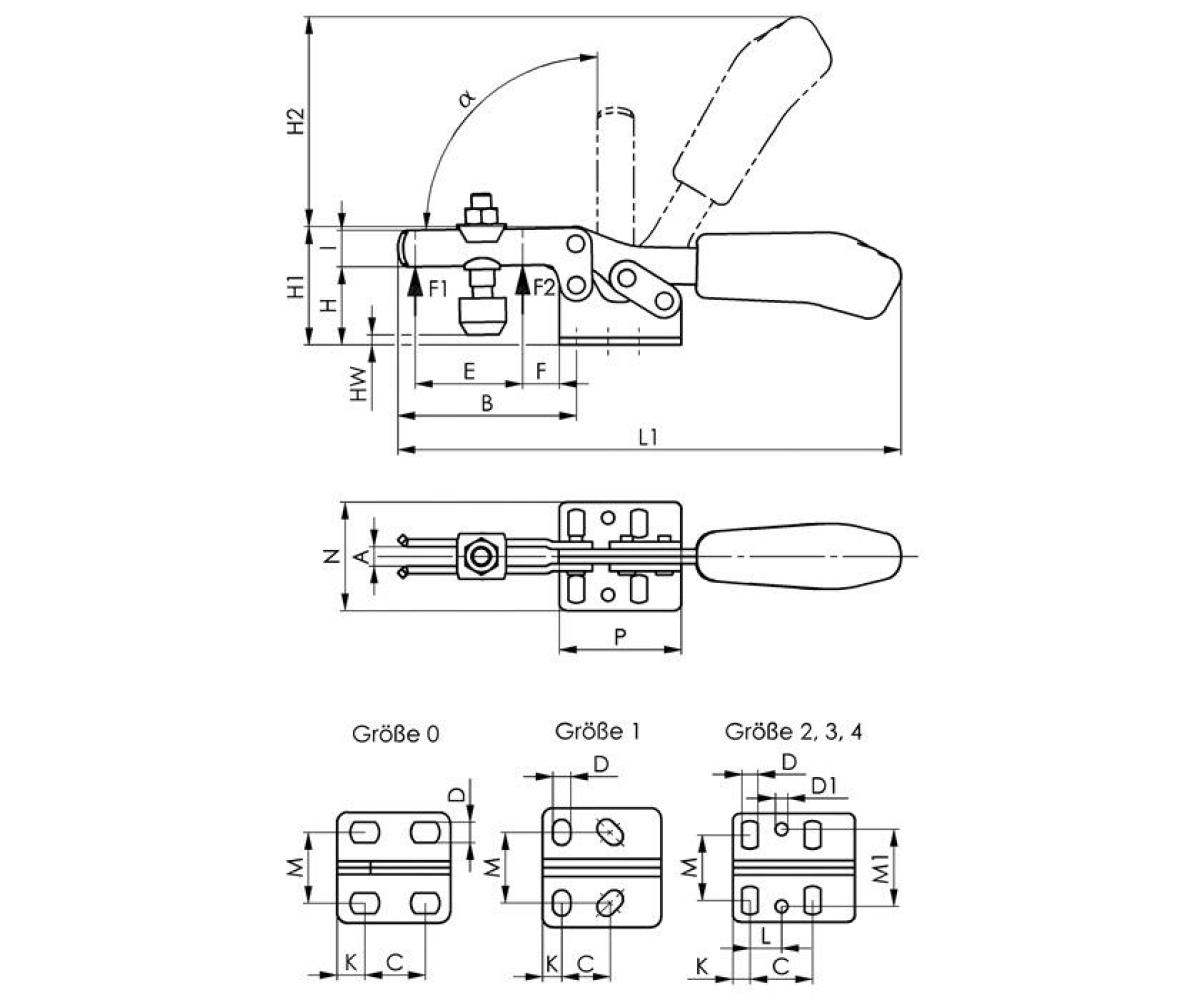

· C: 26mm · D: 5,6mm · Andrückschraube: M6 x 35 · HW min.: -1,6mm · L1: 162mm · F1: 1kN · L: 12,7mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 5mm · H1: 45mm · H2: 68mm · M1: 28,5 · Material: Edelstahl · I: 13mm · F2: 1,2kN · B: 64mm · E: 32mm · M: 19,5-29,5mm · H: 24mm · N: 42mm · D1: 5,6mm · Waagrechtspanner · Nr.6830NI Gr.2 · waagrechter Fuß AMF ·

Technische Daten

Größe	2
Spannhöhe	24 mm
Länge gespannt	162 mm
Höhe gespannt	45 mm
Haltekraft F2	1,2 kN
Haltekraft F1	1 kN
Bohrungs-Ø	5,6 mm
Spannweite	32 mm
Marke	AMF
