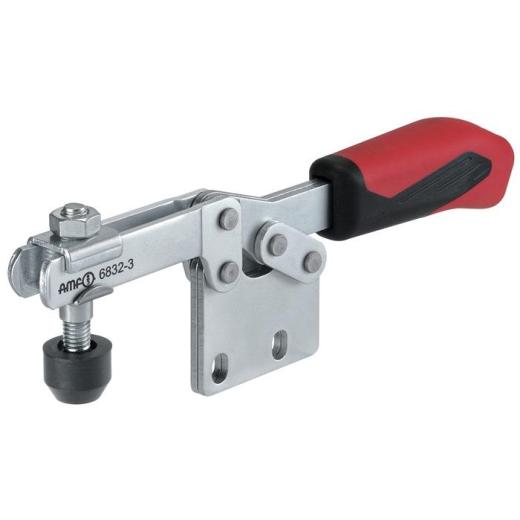

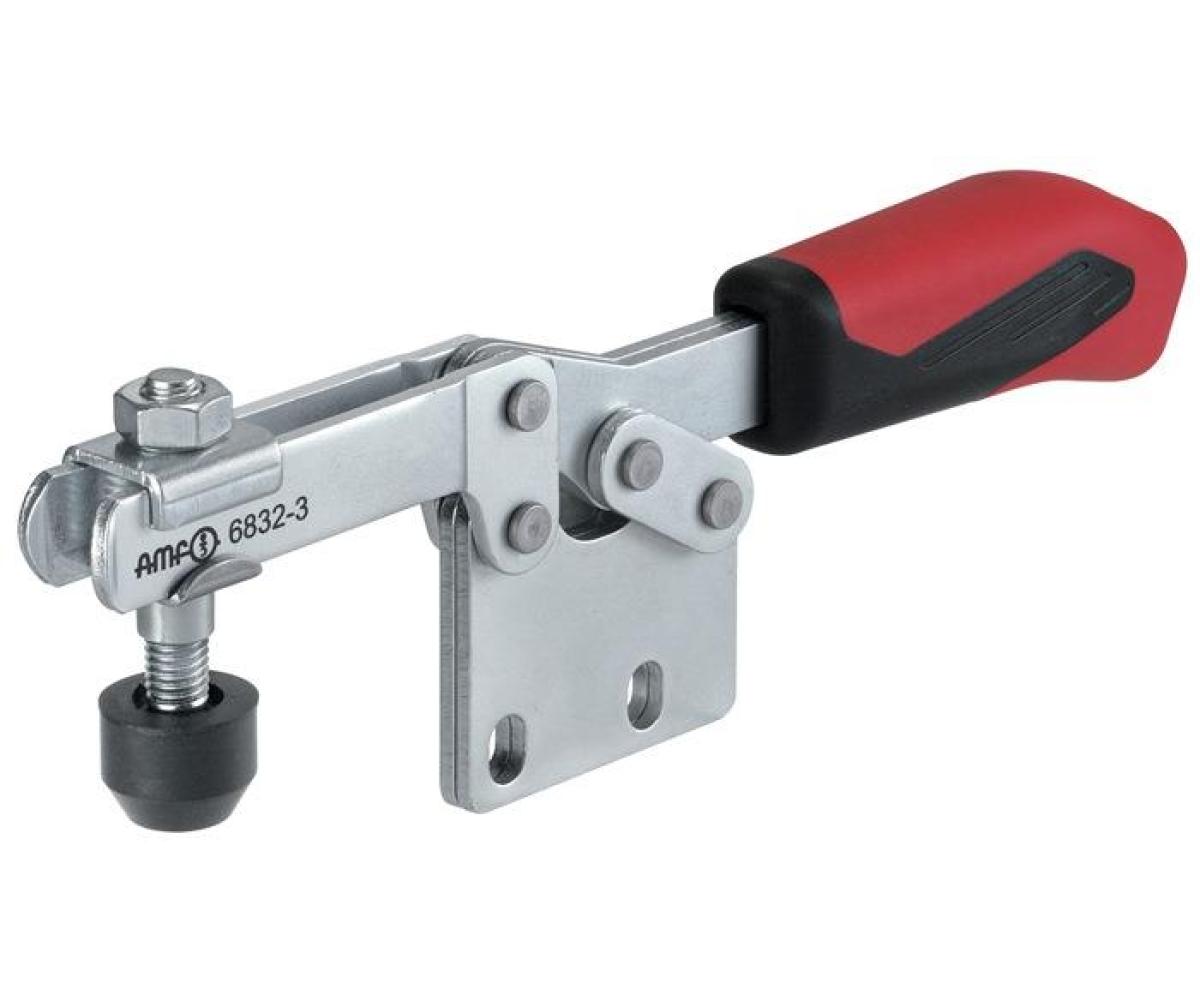

Waagrechtspanner Nr.6832 Gr.5 senkrechter Fuß AMF

mit senkrechtem Fuß

Weitere technische Eigenschaften

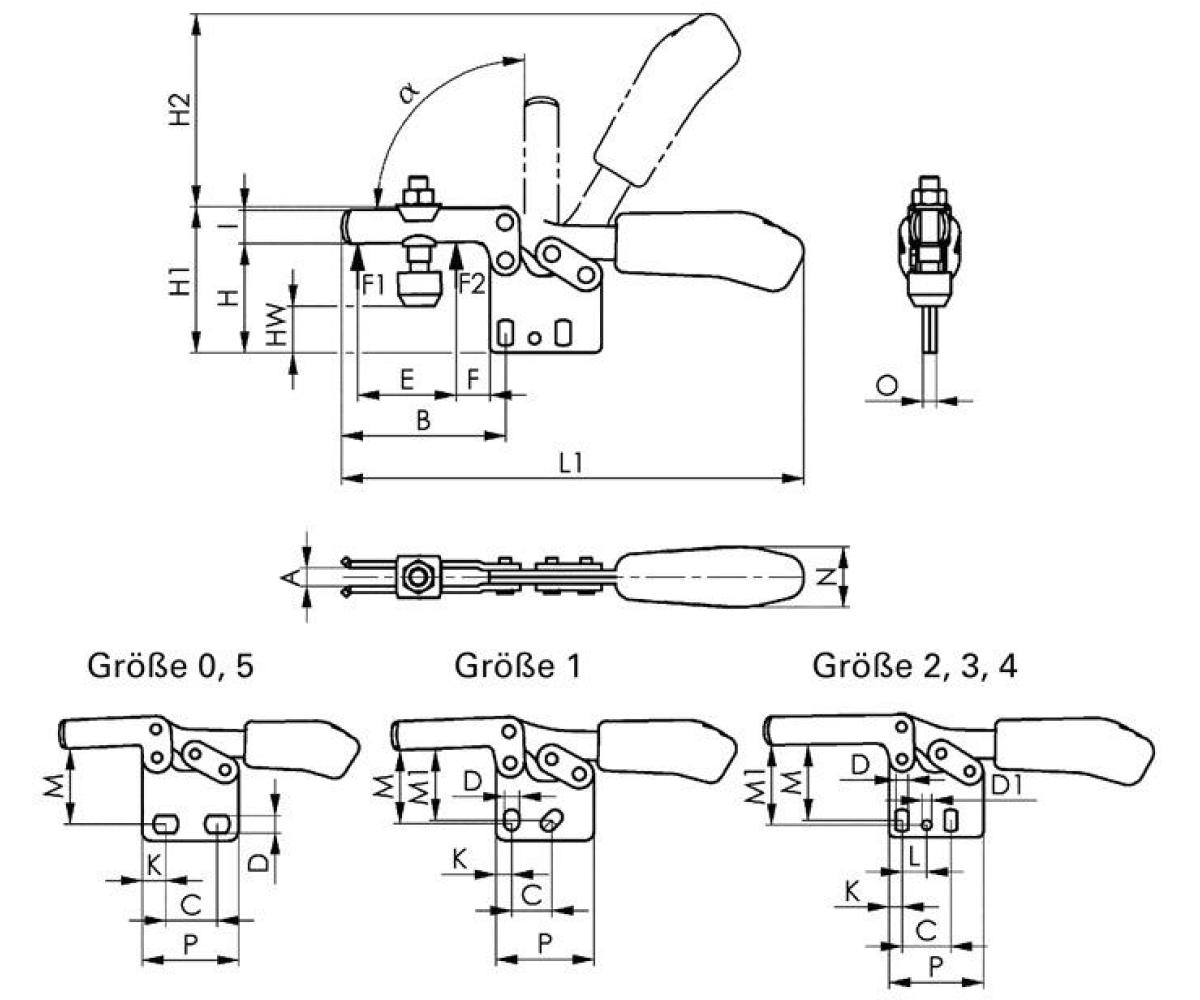

· C: 41,5mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: 21,5mm · L1: 321mm · F1: 3kN · Gesamthöhe: 92mm · L: -mm · O: 10mm · a*: 90° · Bauart: senkrechter Fuß · F: 16mm · P: 77mm · K: 12,5mm · A: 10mm · HW max.: 45mm · H1: 92,5mm · H2: 128mm · M1: -mm · I: 25mm · F2: 5kN · B: 123mm · E: 78mm · M: 57mm · H: 65mm · N: 36mm · Gesamtlänge: 321mm · D1: -mm · Waagrechtspanner Nr.6832 · Gr.5 senkrechter Fuß AMF ·

Technische Daten

Größe	5
Spannhöhe	65 mm
Länge gespannt	321 mm
Höhe gespannt	92,5 mm
Haltekraft F2	5 kN
Haltekraft F1	3 kN
Bohrungs-Ø	8,5 mm
Spannweite	78 mm
Marke	AMF
