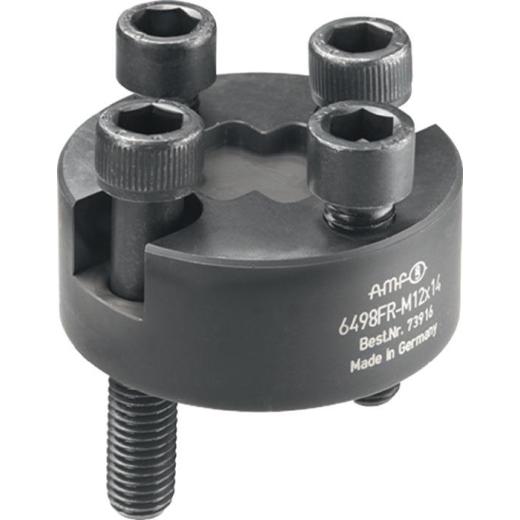

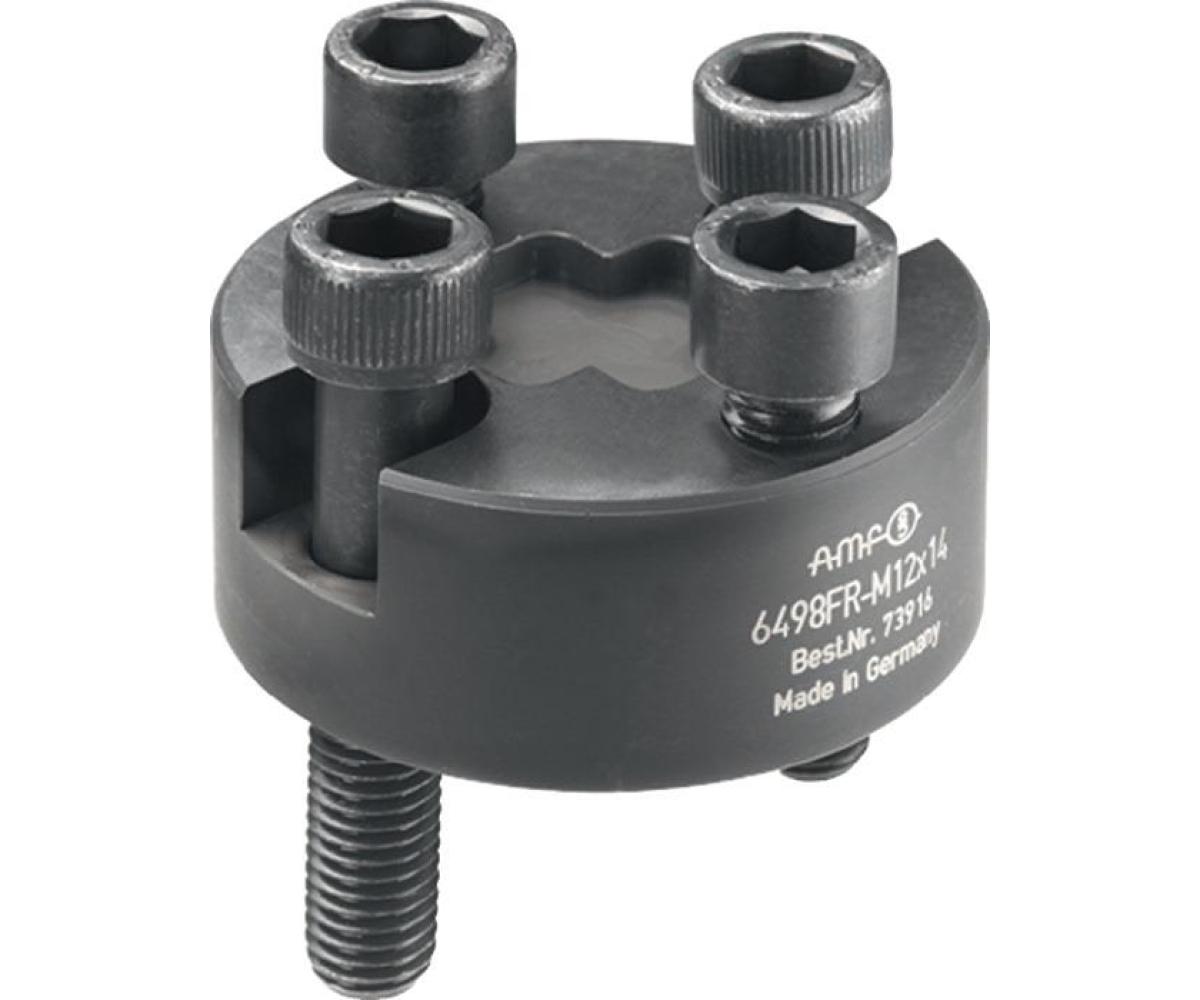

Basisplatte Nr.6498FR M12 x 14 rd.AMF

rund · für Seitenspanner Nr. 6498 · komplett mit Befestigungsschrauben · Grundkörper aus Einsatzstahl, nitriert · Befestigung mittels Schrauben der Festigkeitsklasse 10.9

Weitere technische Eigenschaften

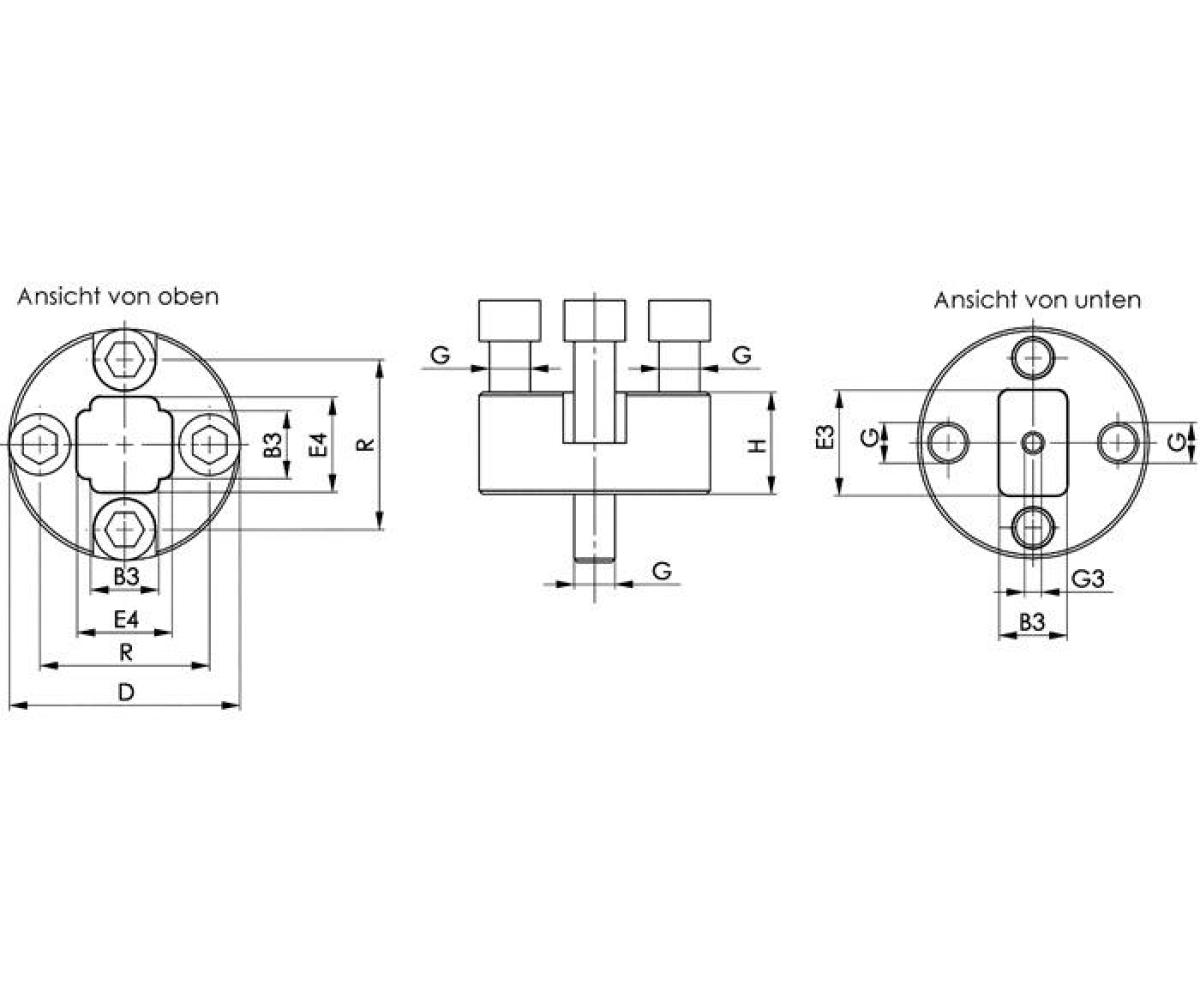

· D: 68 + 2mm · G: M12 · E3: 31mm · Nut: 14mm · Form: rund · E4: 28mm · G3: M6mm · R: 50mm · B3: 20mm · H: 30mm · Basisplatte Nr.6498FR M12 · x 14 rd.AMF ·
Anwendung: Einsatz zusammen mit Seitenspanner Nr. 6498, um quer und längs zur Tischnut zu spannen. Die Größe M16x18 ist passend auf Rasterplatte M16 einsetzbar. · Hinweis: Durch den Einsatz von zwei flachen Nutensteinen Nr. 6322B besteht die Möglichkeit den Seitenspanner mit der runden Basisplatte exakt zu verbinden. Mit den flachen Nutensteinen Nr. 6322A bzw. Nr. 6322B kann die Basisplatte exakt auf dem Maschinentisch positioniert werden. Vorteil: Für den einfachen Einsatz des Seitenspanners beim Spannen quer und längs zur Nut · Erhöhung der Auflage des Werkstückes

Technische Daten

Größe	M12 x 14
Gewinde	M12
Marke	AMF
