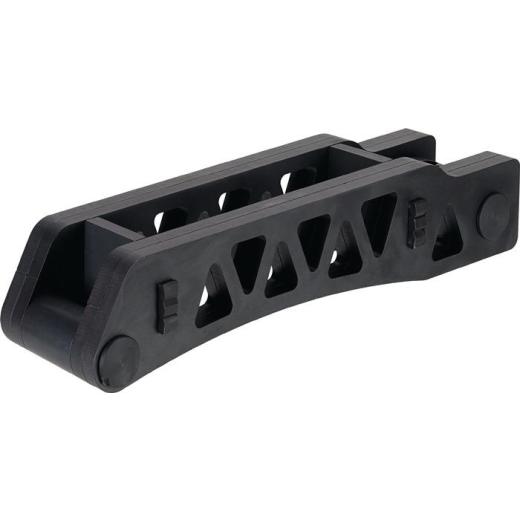

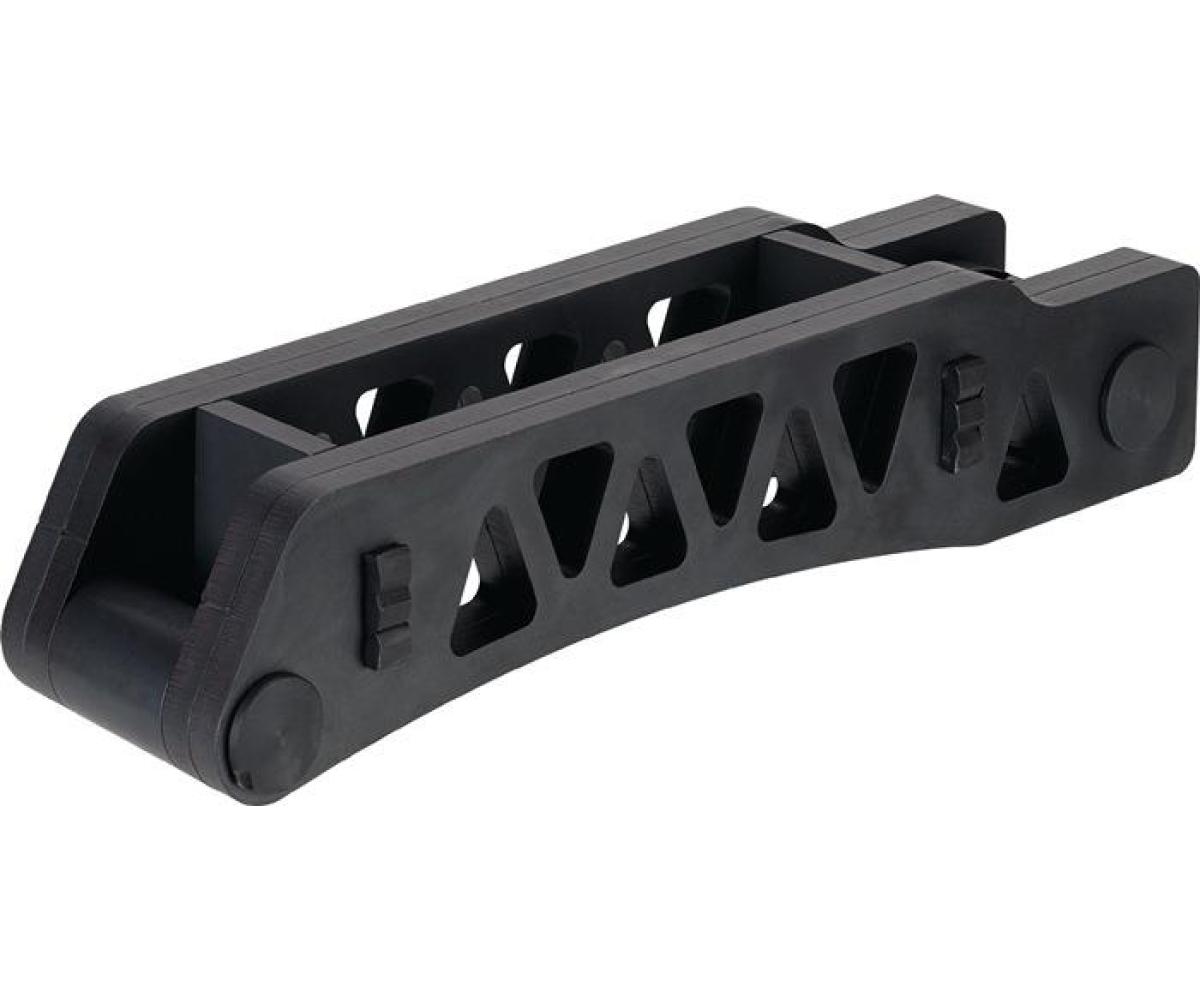

Spanneisen Nr.6311 f.T-Nut 20mm L.200mm Spannschraube M20x20x200mm AMF

leichte Bauweise · Vergütungsstahl brüniert

Weitere technische Eigenschaften

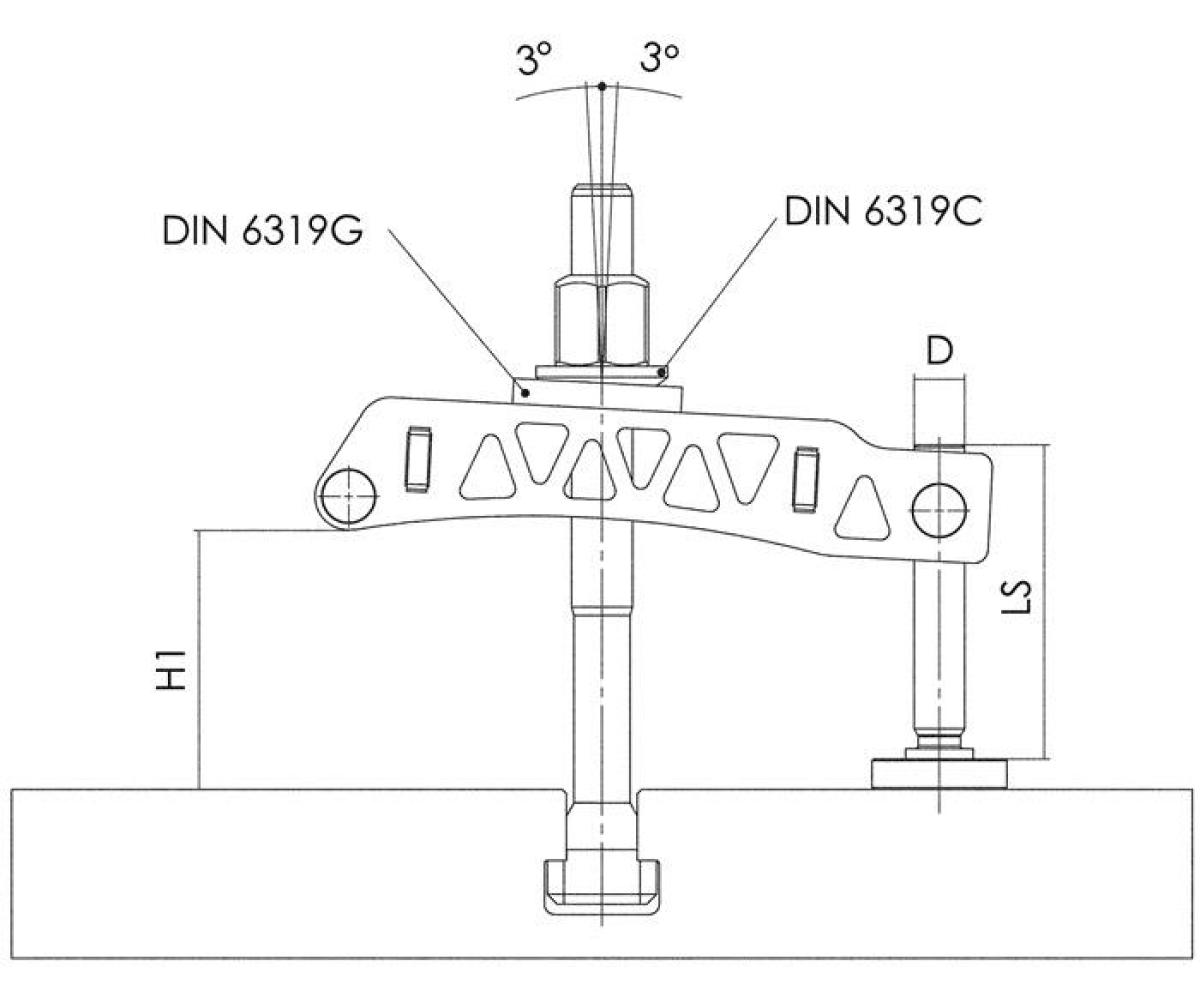

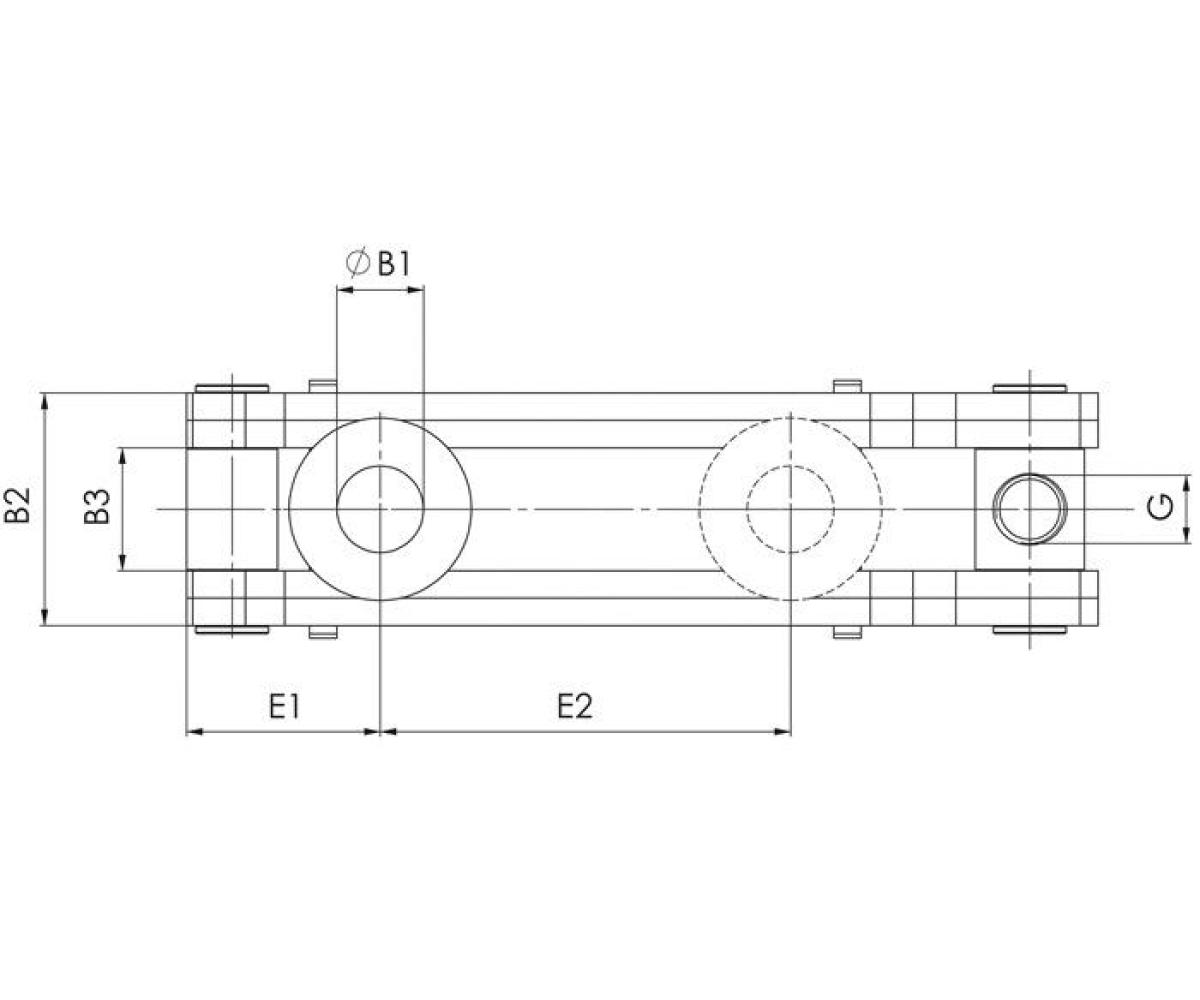

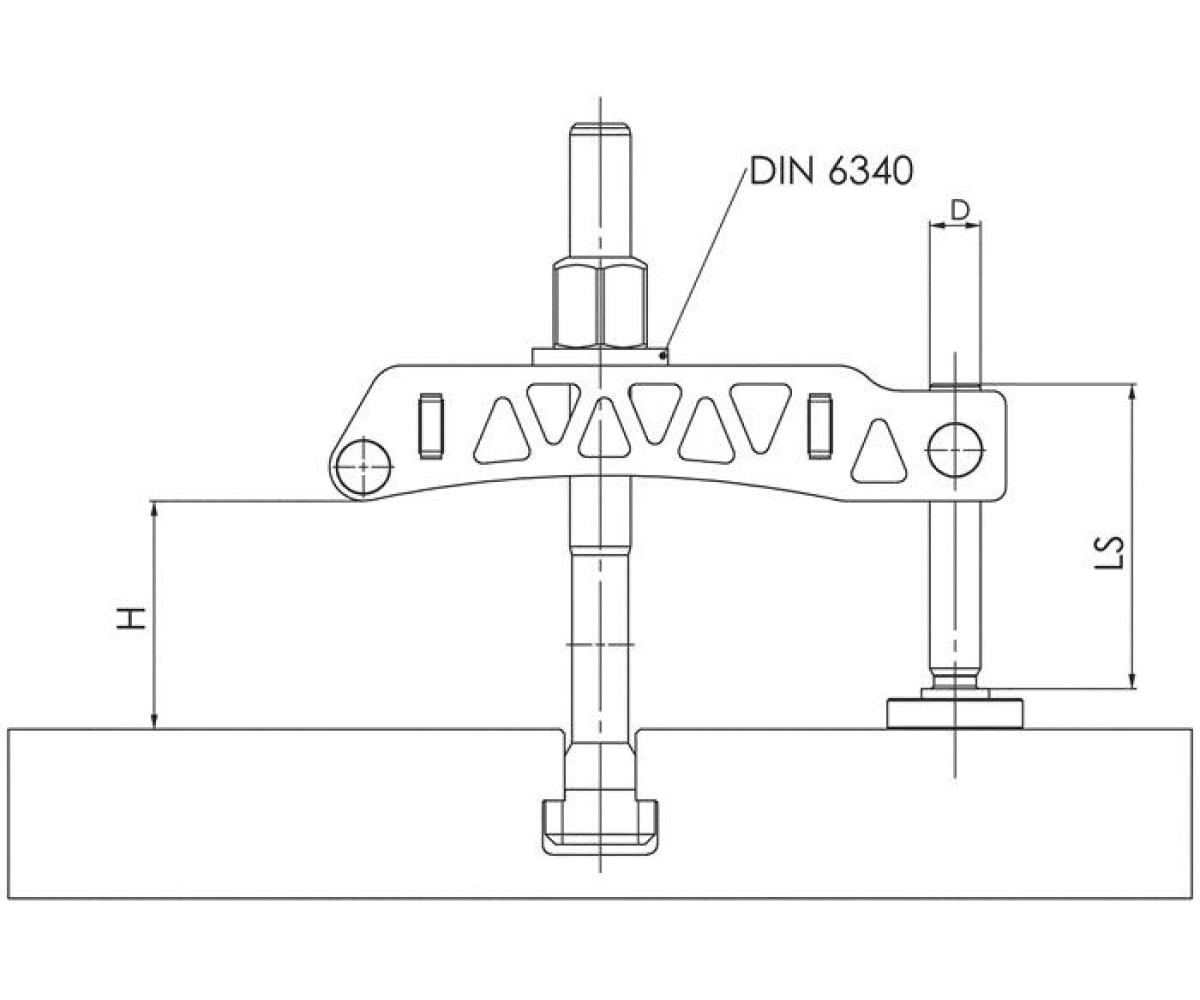

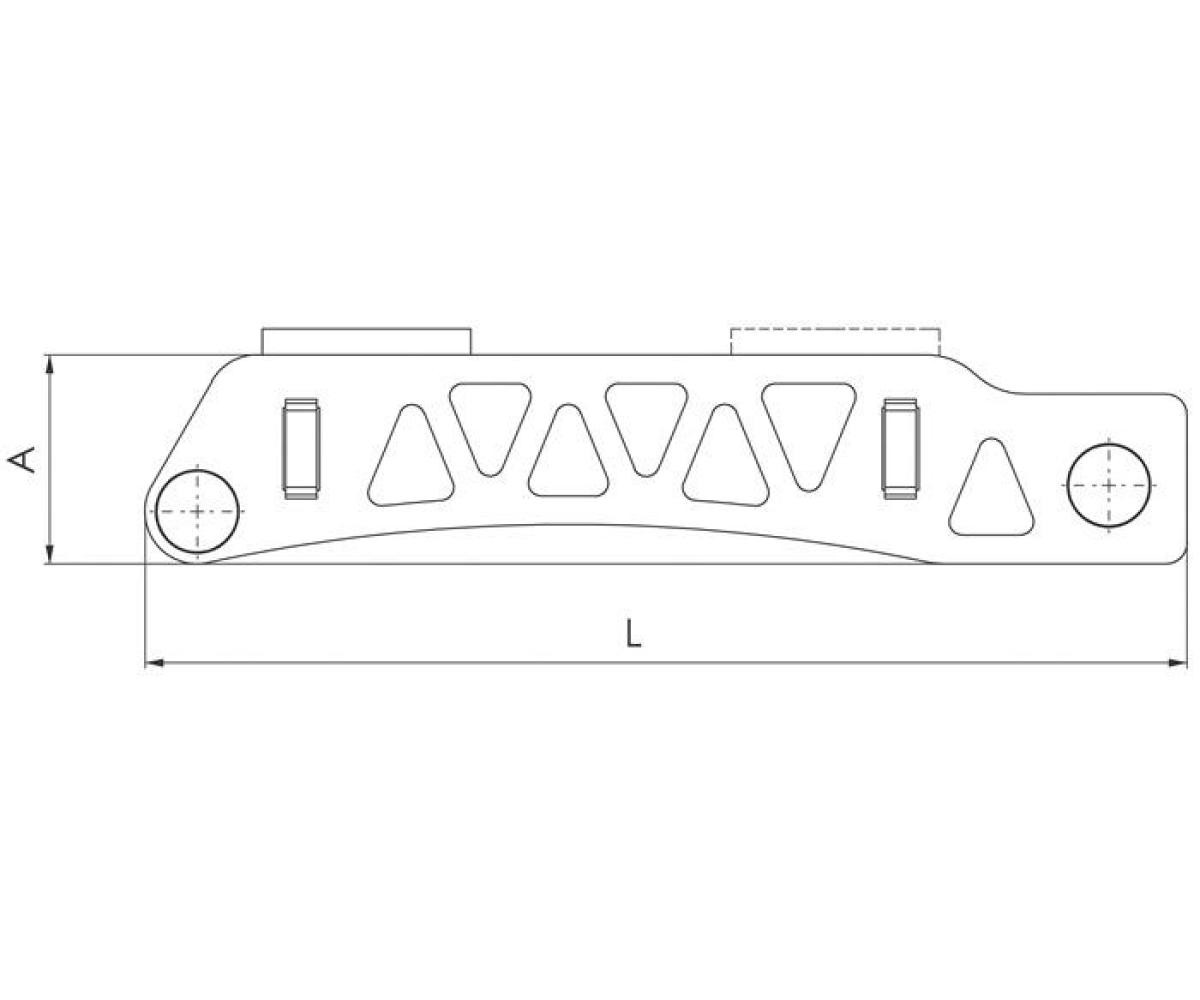

· Breite: 49 mm · Länge: 200 mm · A: 44mm · B1: 22mm · B2: 49mm · E2: 89mm · D: M20 · E1: 44mm · Gewicht: 2531g · G: M20 · H1: 8 - 98mm · L: 200mm · Stärke: 44 mm · LS: 109mm · Schlitzbreite: 22 mm · H: 16 - 89,5mm · Spanneisen Nr.6311 · f.T-Nut 20mm L.200mm · Spannschraube ·
Anwendung: Das Spanneisen wird bei allen Spannaufgaben, bei denen über T-Nuten, Nuten und Gewindebohrungen gespannt wird, eingesetzt · Vorteile: Durch die enorme Gewichtseinsparung der leichten Bauweise kann dieses Spanneisen zusätzlich zu allen anderen Spannaufgaben auch bei rotierenden Spannaufgaben eingesetzt werden. Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück. Es sind keine weiteren Spannunterlagen zum Erreichen der benötigten Spannhöhe notwendig. Die Unterlegscheibe ist unverlierbar mit dem Spanneisen verbunden. Hinweis: Zum Spannen können wahlweise Spannschrauben DIN 787, Stiftschrauben DIN 6379 und Zylinderschrauben ISO 4762 verwendet werden Maß H1 ist abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter

Technische Daten

für T-Nut	20 mm
Spannschraube	M20 x 20 x 200 mm
Spannhöhe	16 - 89,5 mm
Eigenschaft	leicht
Modell	Nr. 6311
Schlitzlänge	89 mm
Marke	AMF
