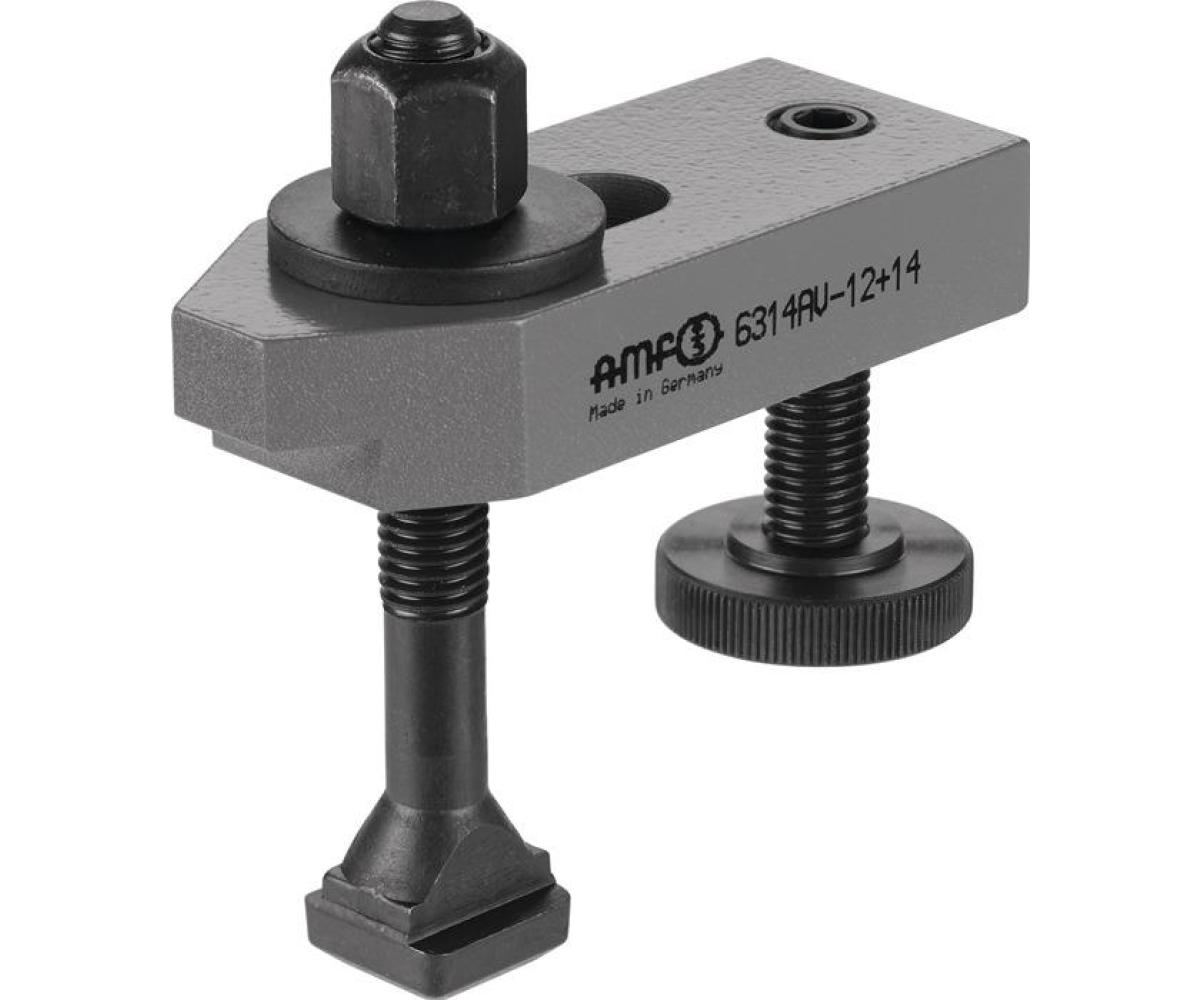

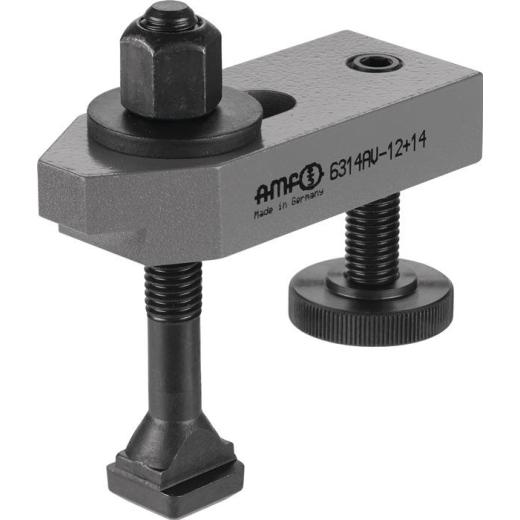

Spanneisen Nr.6314AV f.T-Nut 12mm L.100mm Spannschraube M12x12x100mm AMF

abgesetzt · mit verstellbarer Stütz- und Spannschraube

Weitere technische Eigenschaften

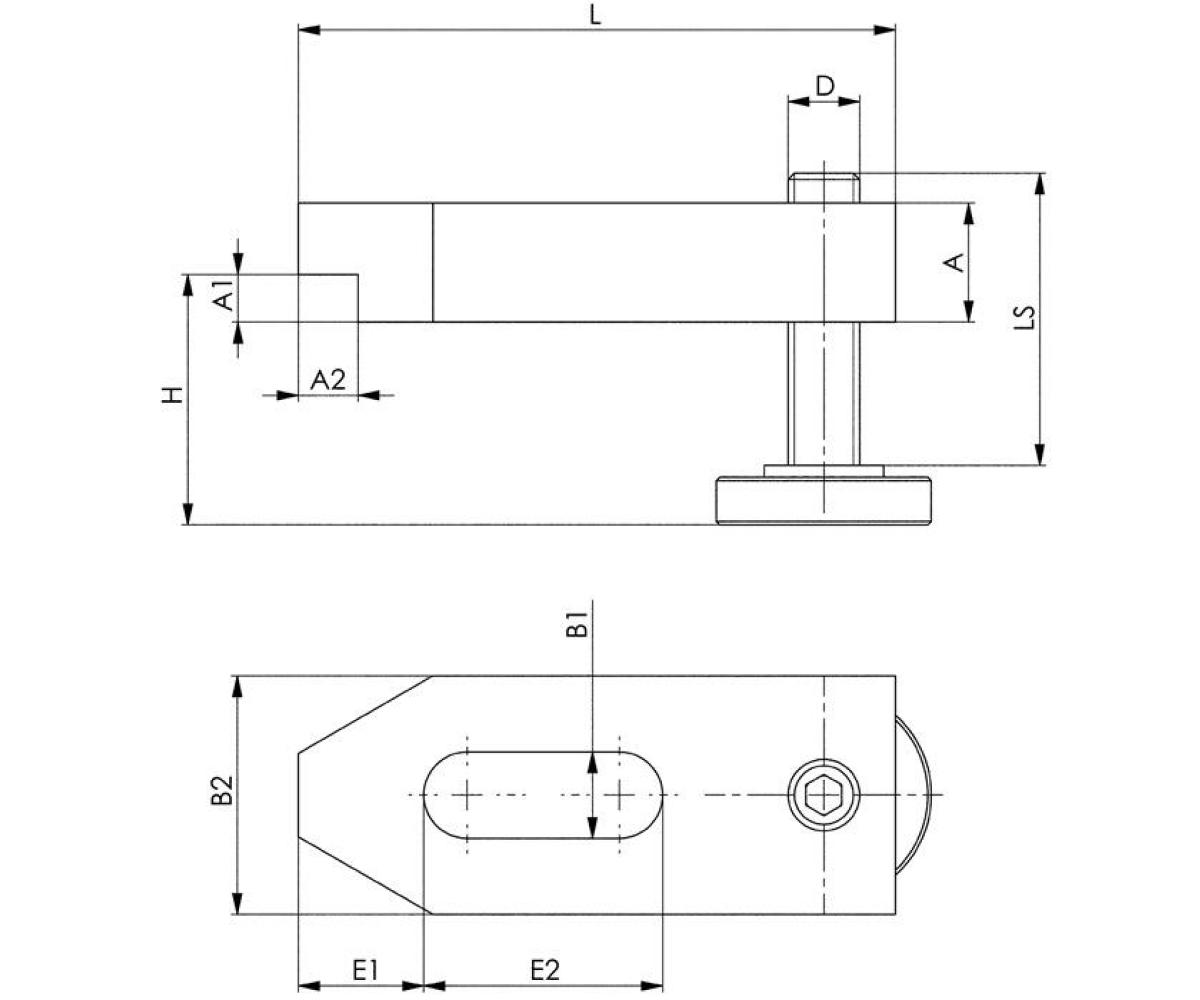

· Breite: 40 mm · Länge: 100 mm · A: 20mm · B1: 14mm · B2: 40mm · E2: 40mm · D: M12 · E1: 21mm · Gewicht: 745g · A2: 10mm · ähnl. DIN 6314 B1 x L: 14 x 100mm · L: 100mm · Stärke: 20 mm · LS: 49mm · A1: 8mm · Schlitzbreite: 14 mm · H: 10 - 48mm · Spanneisen Nr.6314AV · f.T-Nut 12mm L.100mm · Spannschraube ·
Hinweis: Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe.

Technische Daten

für T-Nut	12 mm
Spannschraube	M12 x 12 x 100 mm
Modell	Nr. 6314AV
Bauform	abgesetzt
Schlitzlänge	40 mm
Marke	AMF
