Kegelpfanne DIN 6319G f.Schrauben M30 Bohrungs-D.35mm Kegelwinkel 120Grad AMF

gestanzt, gepresst und vergütet · durch den großen Durchmesser eignet sich diese Kegelpfanne besonders zum Spannen über den Schlitz bei Spanneisen

Weitere technische Eigenschaften

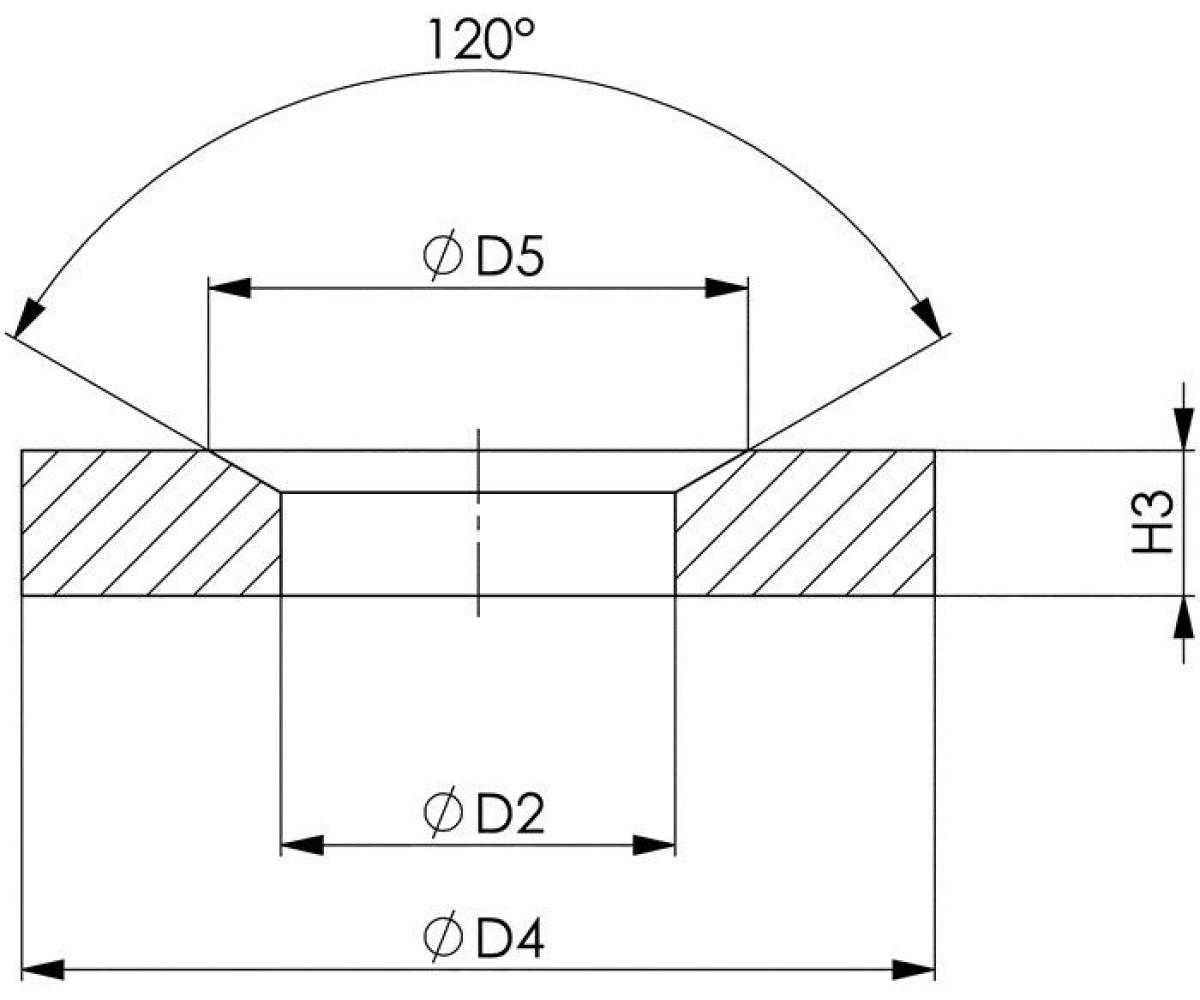

· D4: 68mm · D2: 35mm · Kegelwinkel: 120° · H3: 10mm · Kegelpfanne DIN 6319G · f.Schrauben M30 · Bohrungs-D.35mm ·
Anwendung: Kugelscheiben und Kegelpfannen dienen zur Übertragung von Spannkräften in den Fällen, in denen Spannelemente sich an unebene Spannflächen anpassen sollen. Die Paarung von Kugelscheiben bzw. Muttern DIN 6330 mit Kegelpfannen ermöglicht ein Ausschwenken des zugehörigen Spannbolzens um 3° ·

Technische Daten

für Schrauben	M30
Bohrungs-Ø	35 mm
Marke	AMF

Angaben zur Produktsicherheit - Hier klicken für mehr Infos

Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik · Waiblinger Str. 116 · 70734 Fellbach · Deutschland · amf@amf.de
