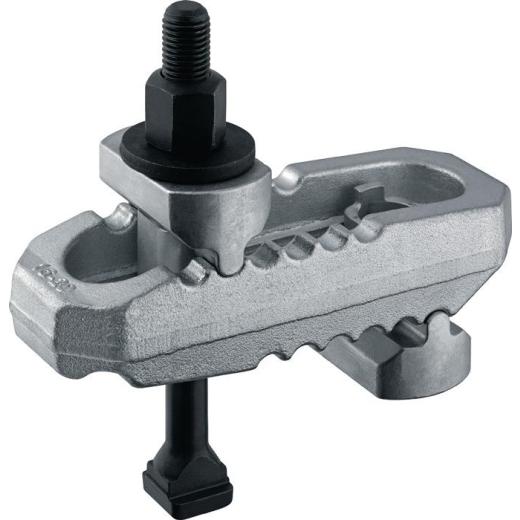

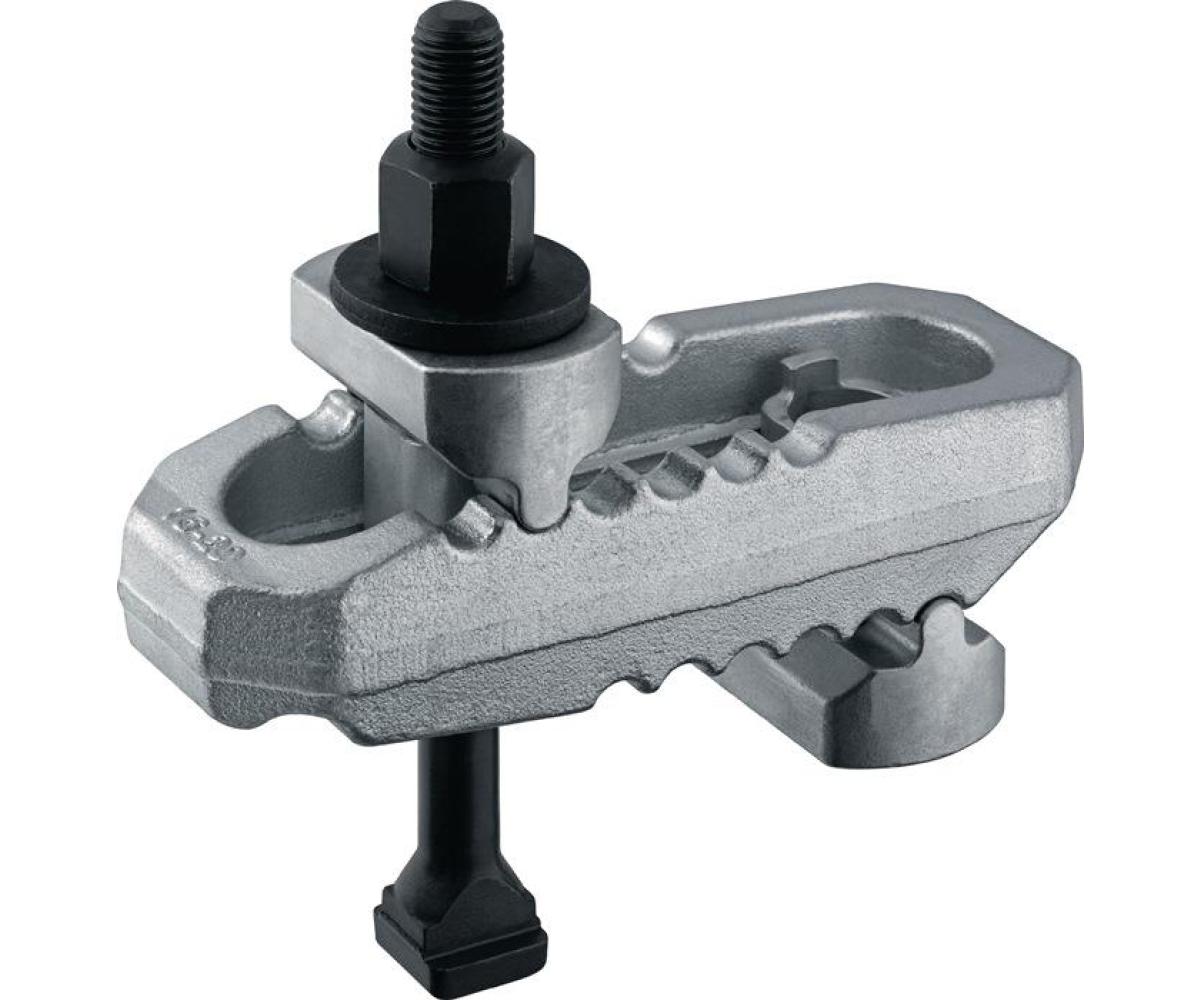

Spannpratze Nr.6312VT Krokodil f.T-Nut 14mm Spann-H.0-70mm M12x14x160mm AMF

mit Gegenhalter · verstellbar · kompl. mit Spannschraube DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B · stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager

Weitere technische Eigenschaften

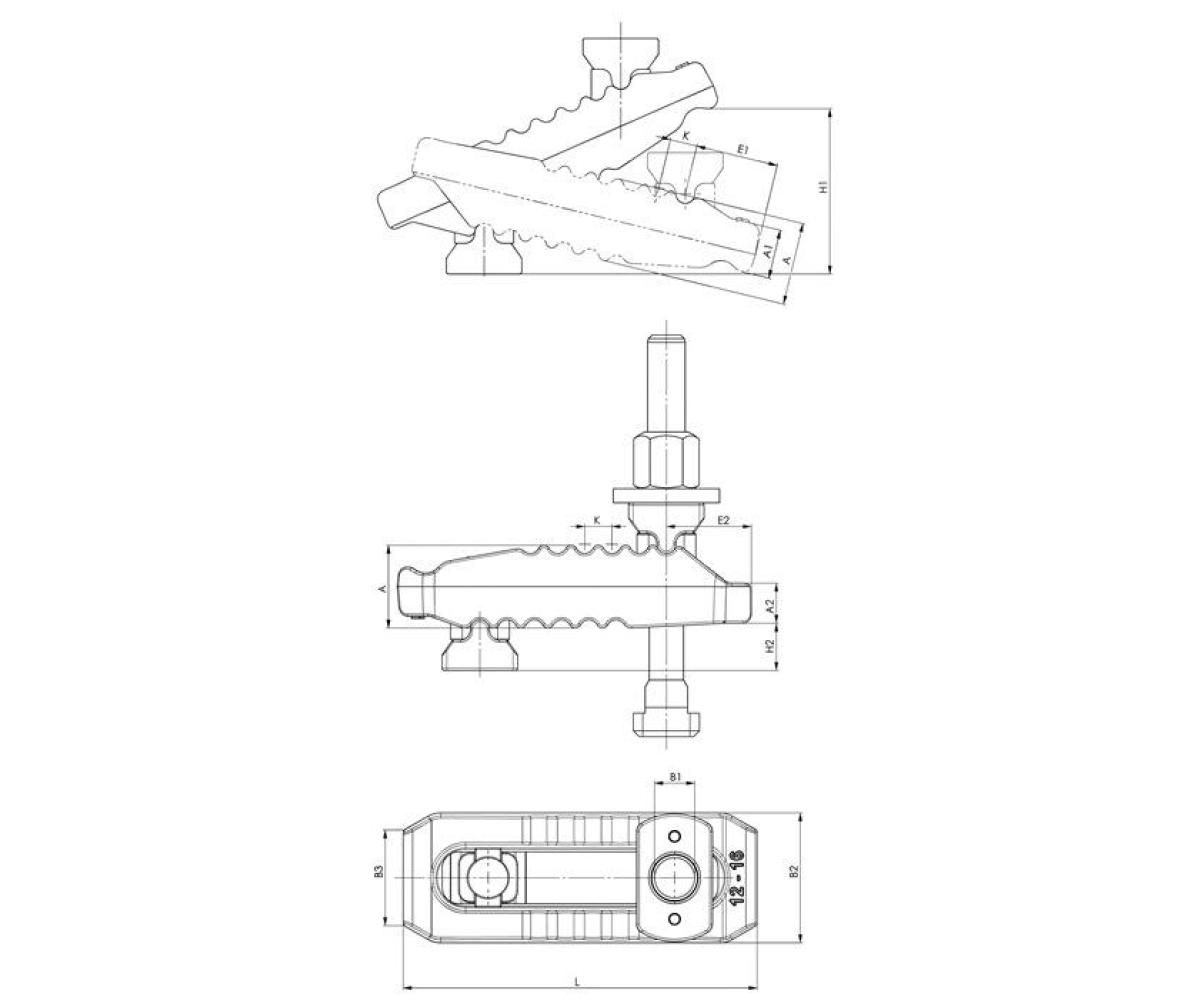

· Länge: 150 mm · A: 36mm · B1: 17mm · B2: 55mm · E2: 36mm · E1: 35mm · Gewicht: 1610g · A2: 17mm · H1: 0-70mm · H2: 20mm · L: 150mm · A1: 21mm · K: 12mm · B3: 41mm · Spannpratze Nr.6312VT · Krokodil f.T-Nut 14mm · Spann-H.0-70mm ·
Anwendung: Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt. · Vorteil: - Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück - Einsatz in allen Bereichen der spanenden und spanlosen Bearbeitung - Besonders geeignet zum Einsatz auf Spritzgießmaschinen und Pressen - Keine weiteren Unterlagen zum Erreichen der benötigten Spannhöhe - Druckstück und Gegenhalter sind unverlierbar mit der Spannpratze verbunden - Das Krokodil lässt sich auf jede Spannhöhe variabel erweitern

Technische Daten

für T-Nut	14 mm
Spannschraube	M12 x 14 x 160 mm
Spannkraft	35 kN
Spannhöhe	0-70 mm
Eigenschaft	stufenlos verstellbar
Einsatzgebiet	zur Werkstückspannung
Marke	AMF
