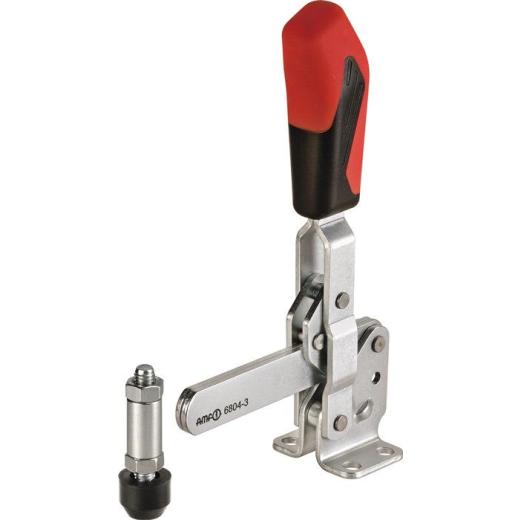

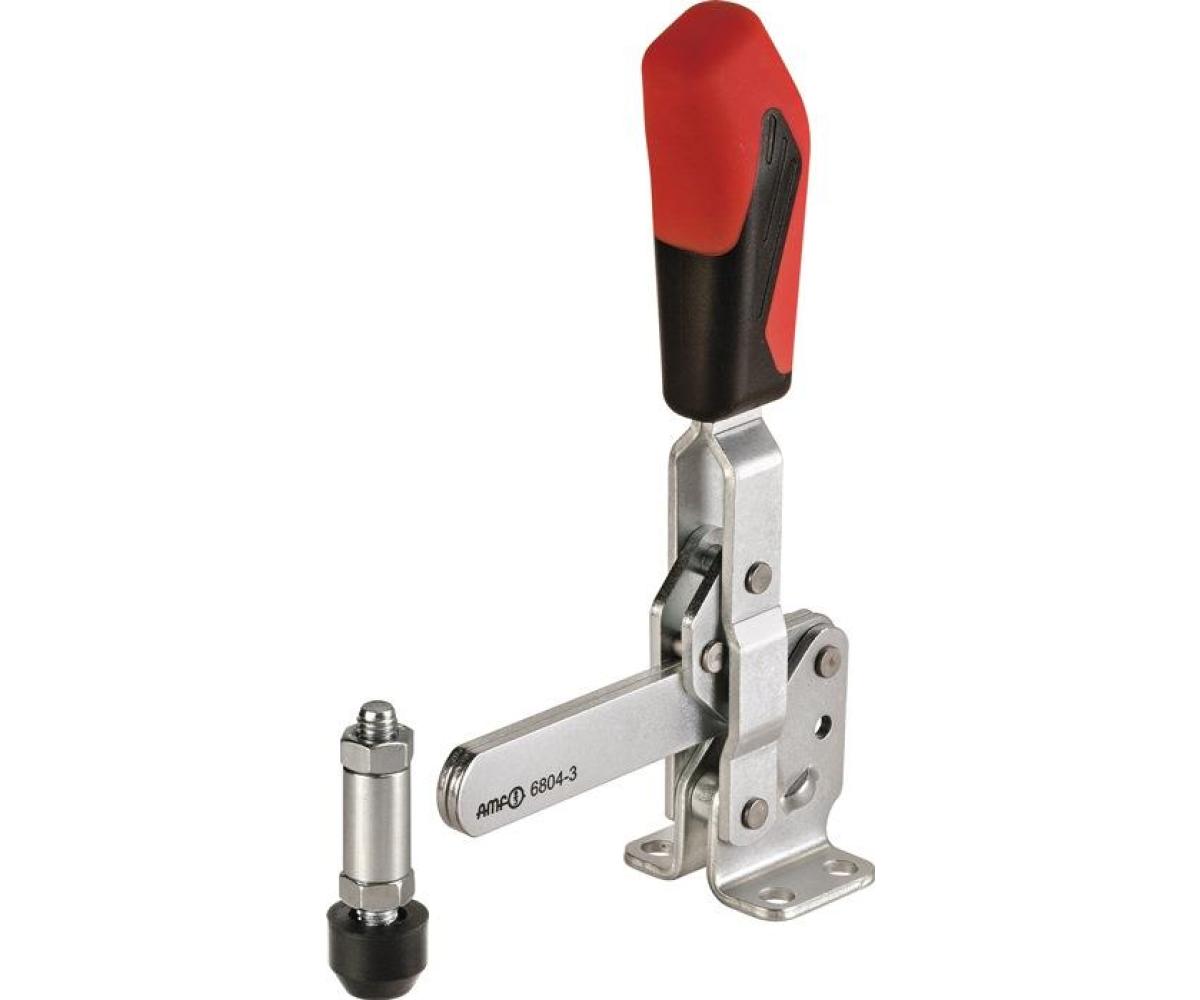

Senkrechtspanner Nr.6804 Gr.3 waagrechter Fuß AMF

mit waagrechtem Fuß (Haltearm massiv)

Weitere technische Eigenschaften

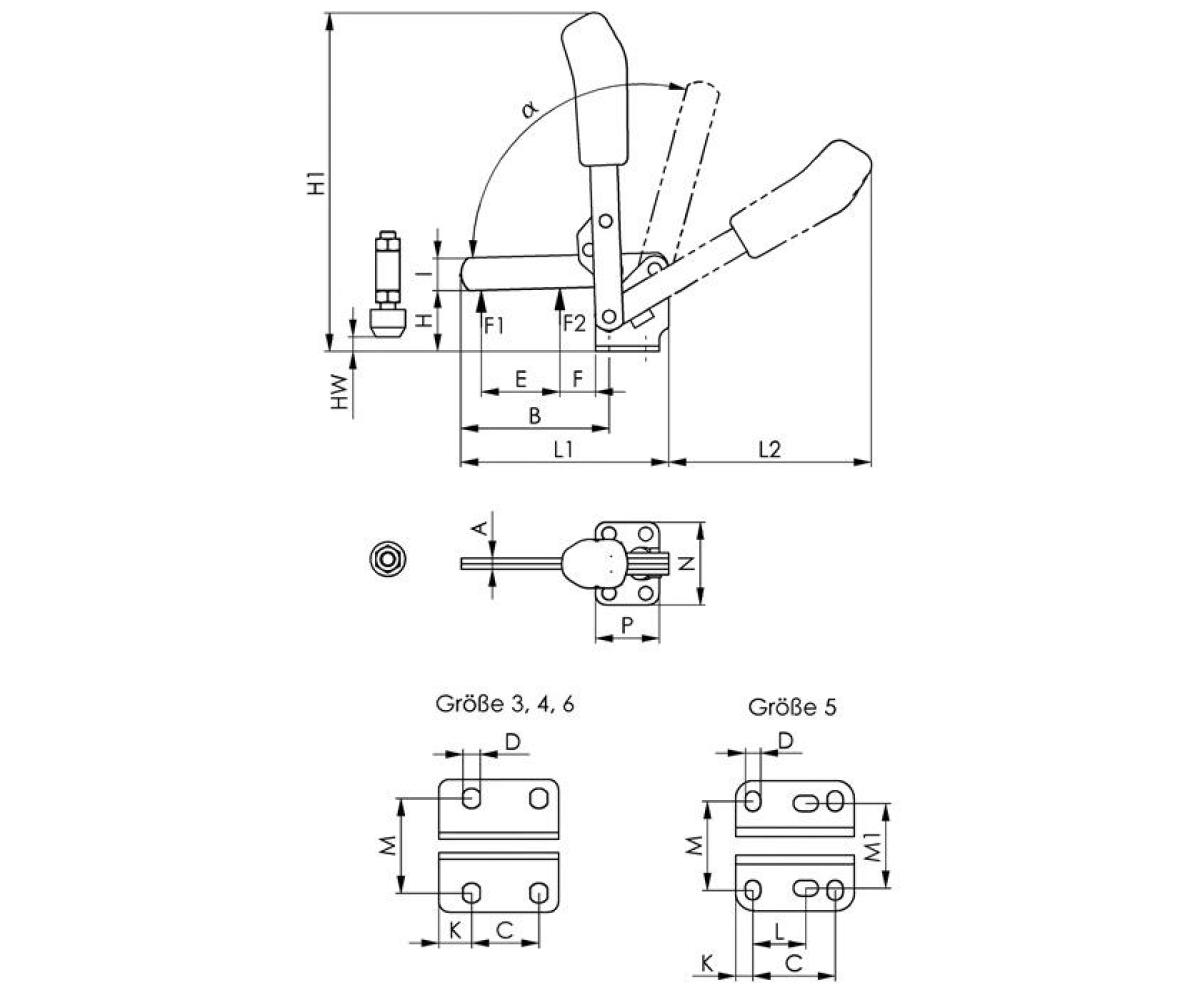

· A: 6mm · C: 20mm · D: 7,5mm · a: 105° · L2: 116,5mm · HW min.: 0mm · L1: 108,5mm · HW max.: 12mm · H1: 186mm · F1: 1,4kN · L: -mm · M1: -mm · Bohrungs-Ø: 7,5 mm · a*: 60° · I: 18mm · F2: 2,5kN · F: 19,5mm · B: 81mm · P: 35mm · K: 7,5mm · E: 43mm · M: 32,5mm · H: 33,5mm · N: 46mm · Spannweite: 43 mm · Senkrechtspanner Nr.6804 · Gr.3 waagrechter Fuß AMF ·

Technische Daten

Größe	3
Andrückschraube	M8 x 45
Höhe gespannt	186 mm
Spannhöhe	33,5 mm
Haltekraft F2	2,5 kN
Fußgröße	46 x 35
Haltekraft F1	1,4 kN
Bauart	waagrechter Fuß
Länge geöffnet	108,5 x 116,5
Marke	AMF
