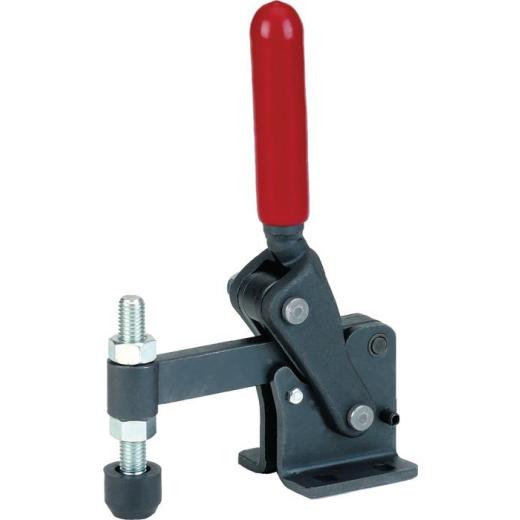

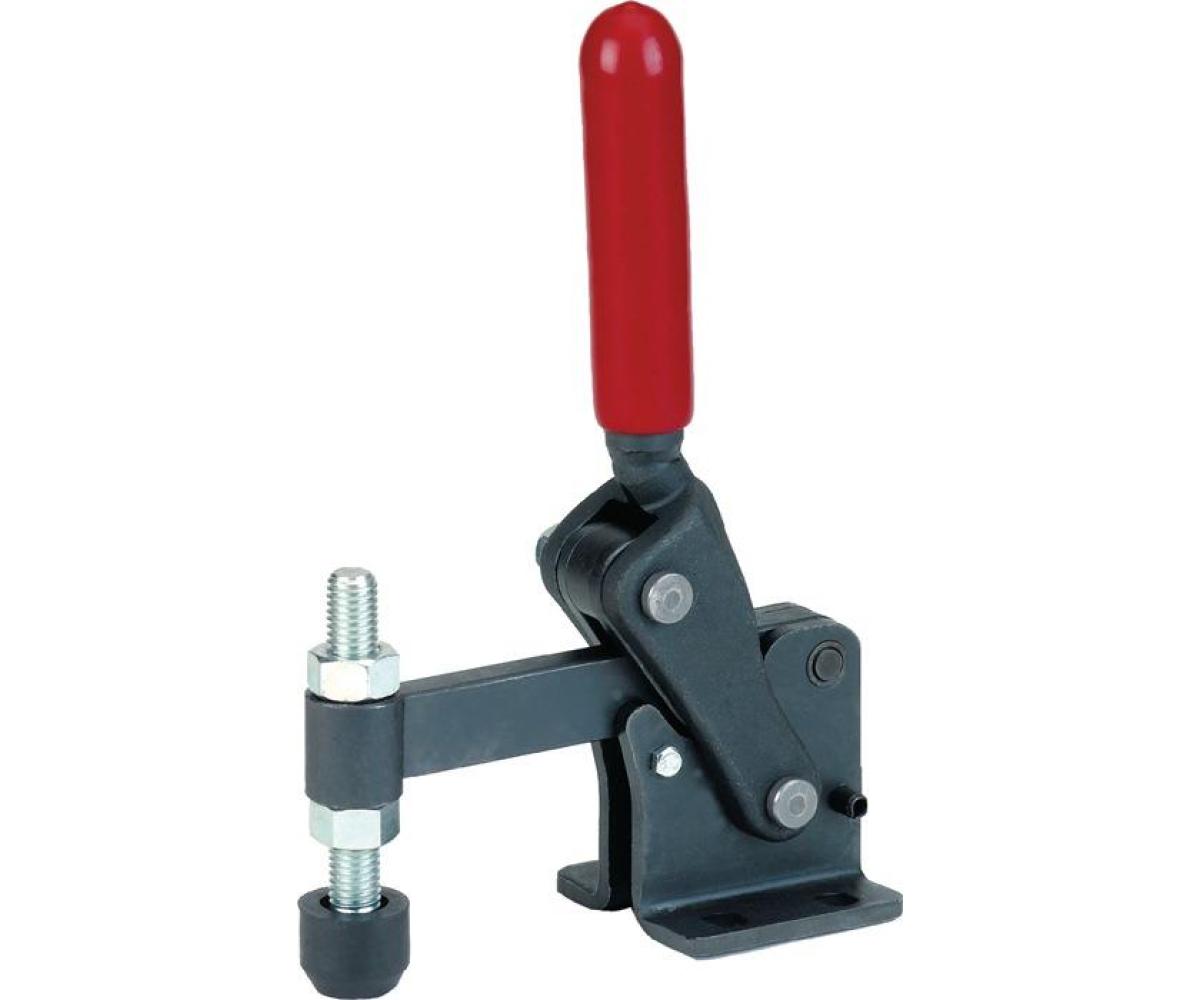

Senkrechtspanner Nr.6811P Gr.8 waagrechter Fuß schwer AMF

schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

Weitere technische Eigenschaften

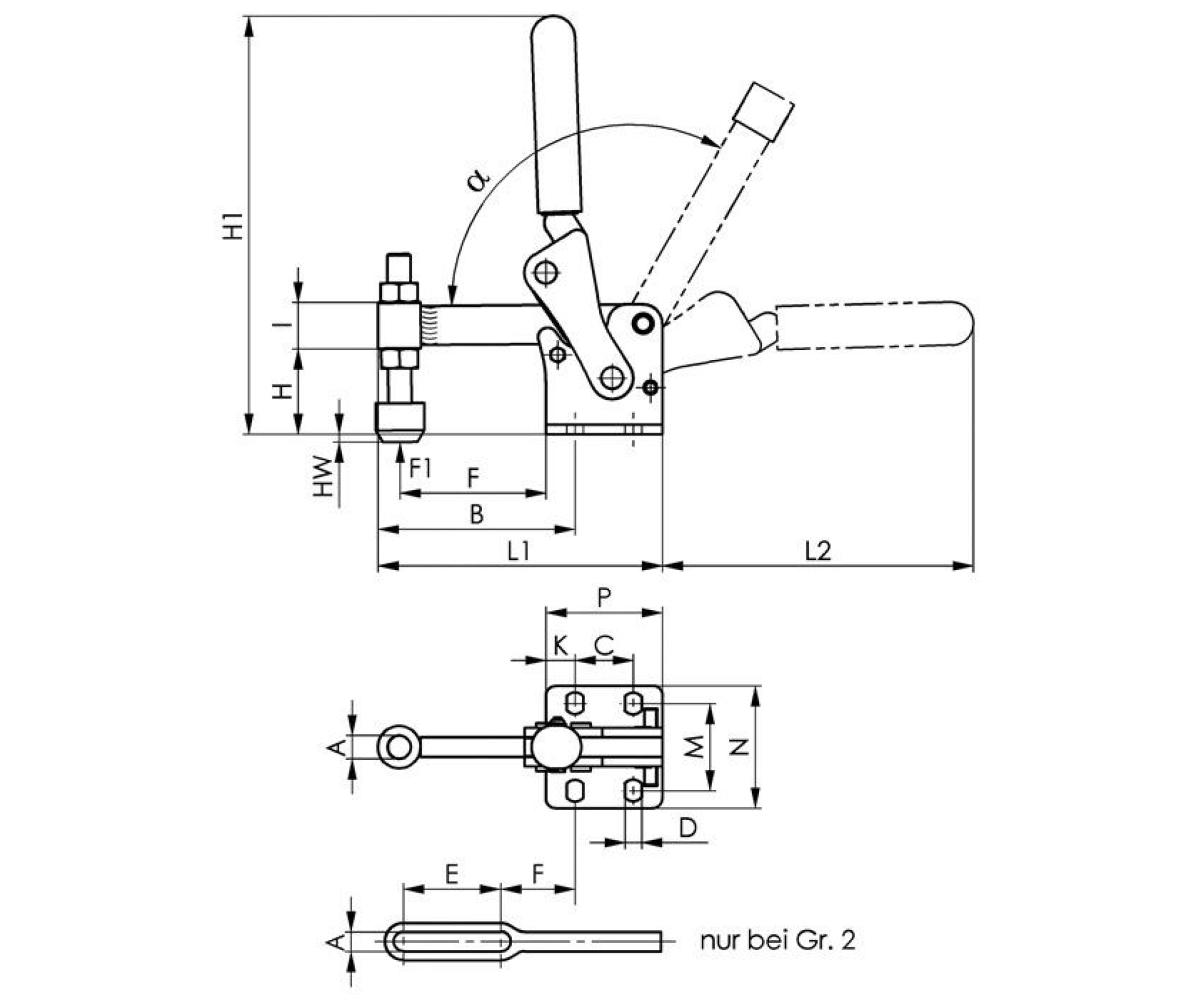

· A: 12,2mm · C: 55mm · D: 12,5mm · L2: 203mm · HW min.: -10mm · L1: 226mm · HW max.: 41mm · H1: 303mm · F1: 12kN · Bohrungs-Ø: 12,5 mm · a*: 120° · I: 36mm · F: 120mm · B: 151mm · P: 95mm · Eigenschaft: schwer · K: 20mm · M: 75mm · H: 71mm · N: 108mm · Spannweite: · Senkrechtspanner Nr.6811P · Gr.8 waagrechter Fuß · schwer AMF ·
Hinweis: Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Technische Daten

Größe	8
Andrückschraube	M12 x 110
Höhe gespannt	303 mm
Spannhöhe	71 mm
Fußgröße	108 x 95
Haltekraft F1	12 kN
Bauart	waagrechter Fuß
Länge geöffnet	226 x 203
Marke	AMF
